Maico Axial-Dachventilator DAD 71/4
Produktbeschreibung
Beschreibung

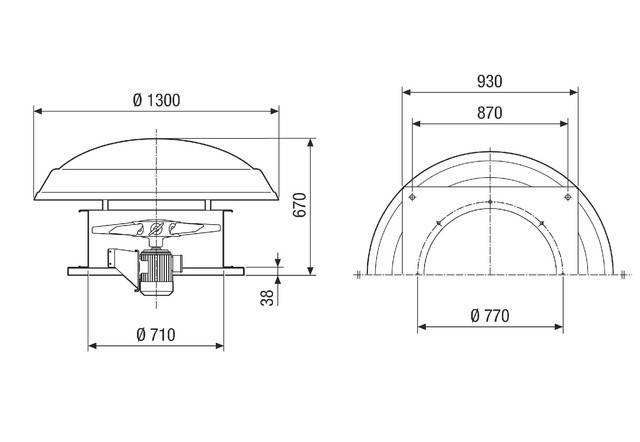

Maico Axial-Dachventilator DAD 71/4
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:MaicoBezeichnung:Axial-Dachventilator 18237m3/h, NW710Typ:DAD 71/4Netzfrequenz:50 HzBemessungsspannung:400 VWerkstoff des Gehäuses:StahlblechOberflächenschutz Gehäuse:sonstigeSelbsttätige Verschlussklappe integriert:neinVolumenstrom:18237 m³/hNennleistung:1500 WMediumtemperatur:50 °CSchutzart (IP):IP55Nenndurchmesser Kanal:710 mmAbluftrichtung:horizontal
Maico Axial-Dachventilator DAD 71/4: weitere Details
Merkmale - Axial-Dachventilator für Gewerbe- und Industriegebäude sowie großvolumigen Räumen und Anlagen. - Geeignet für die Absaugung von großen Luftmengen. - Hoher Wirkungsgrad. - Geringer Geräuschpegel. - Einfache Installation. - Geeignet für den Temperaturbereich von -15 °C bis +50 °C. - Gehäuse aus epoxidbeschichtetem Stahlblech. - Axiales Laufrad aus Glasfaser verstärkendem Polyamid. - Wetterschutzhaube aus Glasfaser.Motor - Asynchroner Drehstrommotor. - Schutzklasse IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor.Sicherheitshinweise - Anschluss an Klemmleiste im Gehäuse.Artikel:DAD 71/4 - Fördervolumen: 18237 m3/h - FördervolumenNenn: 12800 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 173 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad - Drehzahl: 1440 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 2200 W / im opt. Wirkungsgrad - INenn: 3,54 A / im opt. Wirkungsgrad - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Dach - Einbaulage: vertikal - Material Gehäuse: Stahlblech, verzinkt - Material Laufrad: Polyamid - Farbe: grau - Gewicht: 80 kg - Gewicht mit Verpackung: 86 kg - Nennweite: 710 mm - Breite: 1300 mm - Höhe: 670 mm - Tiefe: 1300 mm - Breite mit Verpackung: 1400 mm - Höhe mit Verpackung: 840 mm - Tiefe mit Verpackung: 1400 mm - Fördermitteltemperatur bei IMax: -15 °C bis 50 °C - PTC DIN 44082: M 100 - Gesamteffizienz e: 42,31 % - Messkategorie: C - Effizienzkategorie: statisch - Effizienzgrad N: 47,2 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / siehe Montageanleitung - PBEP / FördervolumenBEP / Pfs, BEP: 1,72 kW / 12800 m3/h - nBEP: 1460 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 3,54 A - pf, BEP: 173 Pa - SchallleistungspegelLWA7: 84 dB(A) EAN: 4012799730750
Geliefert wird: Maico Axial-Dachventilator 18237m3/h, NW710 DAD 71/4, Verpackungseinheit: 1 Stk., EAN: 4012799730750
