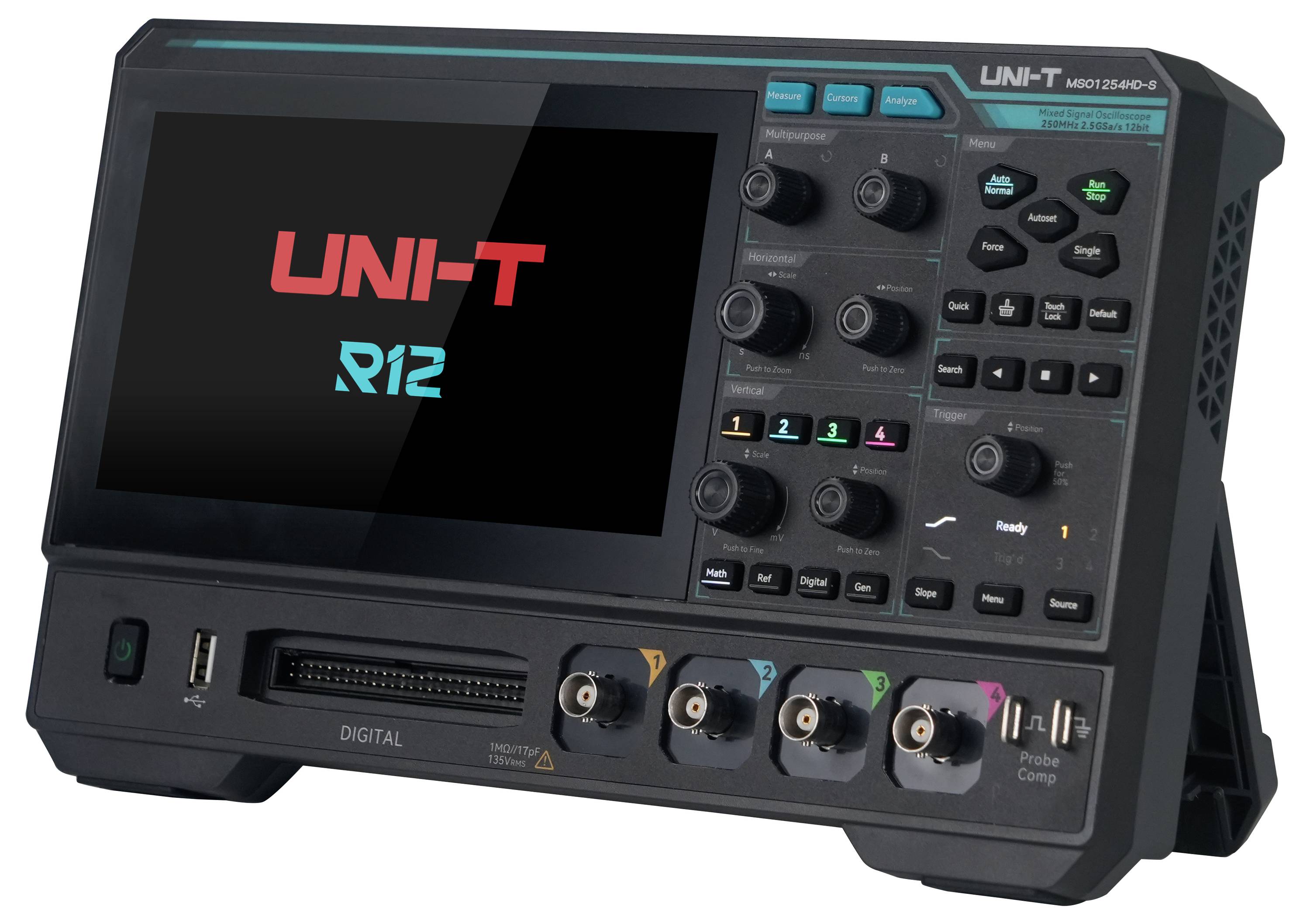

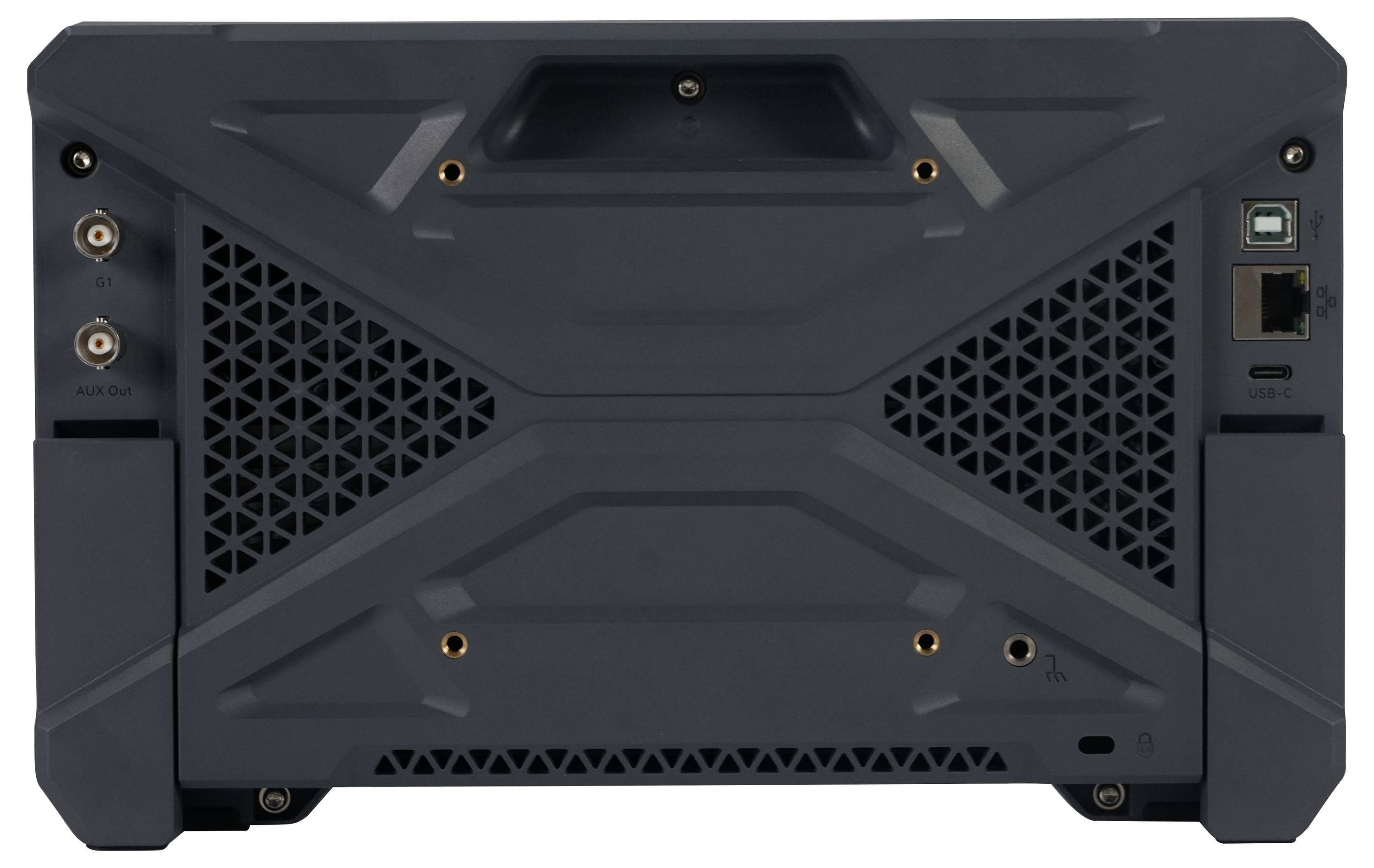

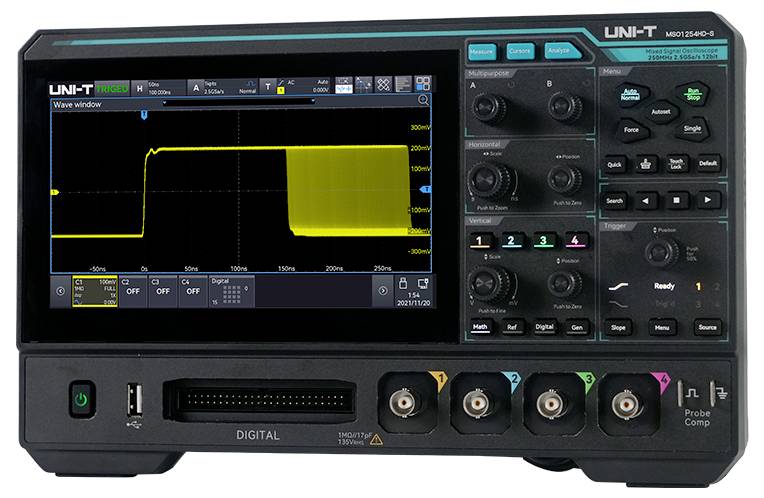

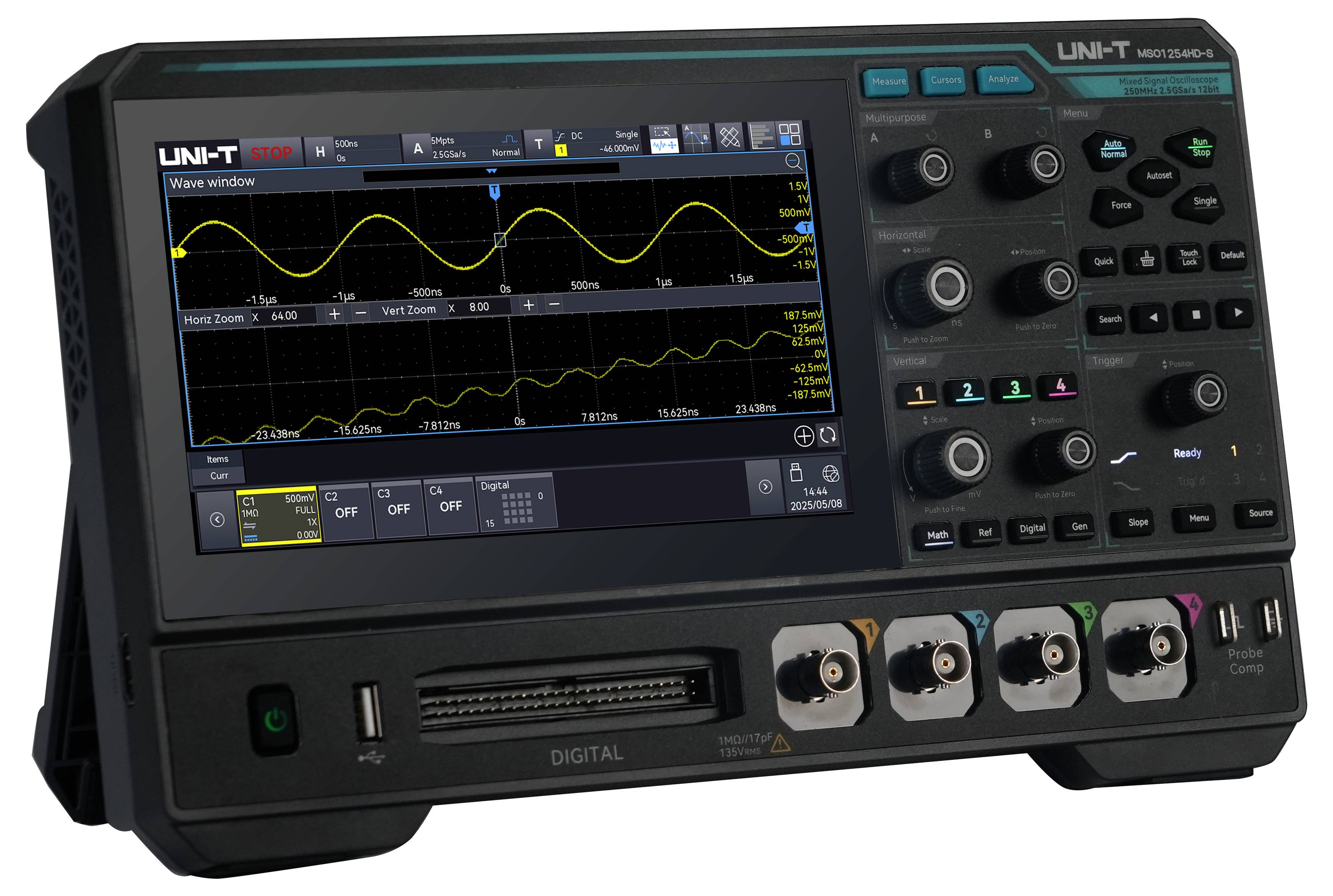

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktionsgenerator

Überblick

Bandbreite: 250 MHz
Analoge Kanäle: 4
Digitale Kanäle: 16
Vertikale Auflösung: 12 Bit
Echtzeit-Abtastrate: 2,5 GSa/s
Maximale Speichertiefe: 100 Mpts
Waveform-Erfassungsrate: 200.000 wfms/s (Sequenzmodus: bis zu 1.000.000 wfms/s)

Beschreibung

Das hochauflösende Oszilloskop MSO1254HD-S bietet eine maximale Bandbreite von 250 MHz und eine maximale Abtastrate von 2,5 GSa/s. Es ist mit 4 Analogkanälen, 16 Digitalkanälen und 1 Signalausgangskanal mit integriertem 25 MHz Funktions-/Arbiträr-Waveformgenerator ausgestattet. Die Speichertiefe beträgt bis zu 100 Mpts. Das MSO1254HD-S verwendet die exklusive Ultra Phosphor 3.0 Technologie. Maximum waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s in sequence mode) mit 256 Graustufen. Darüber hinaus verfügt es über ein innovatives digitales Triggersystem mit hoher Triggerempfindlichkeit und geringem Jitter.

Eigenschaften

Modernes und kompaktes Design: Schlankes, beidseitiges Gehäusedesign mit Abmessungen von 28,2 × 17,5 × 4,9 cm.
Type-C-Stromversorgung: Betrieb über USB Type-C möglich, auch mit externer Powerbank für mobilen Einsatz.
16-Bit-Hochauflösung (ERES): 12-Bit-ADC mit zusätzlicher ERES-Erweiterung für höhere Messgenauigkeit und reduzierten Rauschpegel.
Vielseitige 9-in-1-Funktionalität: Integriert Oszilloskop, Logikanalysator, Funktions-/Arbiträrsignalgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalyse, Bode-Plot-Analyse, Frequenzzähler und digitales Voltmeter.
Ultra Phosphor 3.0: Unterstützt hohe Verarbeitungsraten bis zu 20 Gbps sowie Wellenformerfassungsraten von bis zu 200.000 wfms/s und 1.000.000 wfms/s im Sequenzmodus.
56 automatische Messfunktionen: Parametermessungen mit Statistik- und Trenddarstellung für umfassende Signalanalyse.
Protokolltriggerung und -dekodierung: Unterstützt UART, I²C, SPI, CAN, CAN-FD, LIN und Audio.
Erweiterte FFT-Spektrumanalyse: FFT mit bis zu 1 Mpts, Wasserfalldarstellung und Markerfunktionen für Spektrumanalyse.
Leistungsanalyse: Unterstützt Eingangs-, Schalt- und Ausgangsanalyse wie Leistungsqualität, Harmonische, Einschaltstrom, Schaltverluste, Effizienz und Ripple.

Hinweise

Weitere Modelle
MSO1154HD-S: 150 MHz Bandbreite, 4 Analogkanäle, 16 Digitalkanäle und 1 Signalausgangskanal mit integriertem 25 MHz Funktions-/Arbiträr-Waveformgenerator

Lieferumfang

• MSO1254HD-S x 1
• Netzkabel x 1
• USB2.0-Kabel x 1
• Passive Tastköpfe (300 MHz) x4

Stichwörter

Uni-T, 181100300121X, MSO1254HD-S, oszilloskop, oszi, dso
