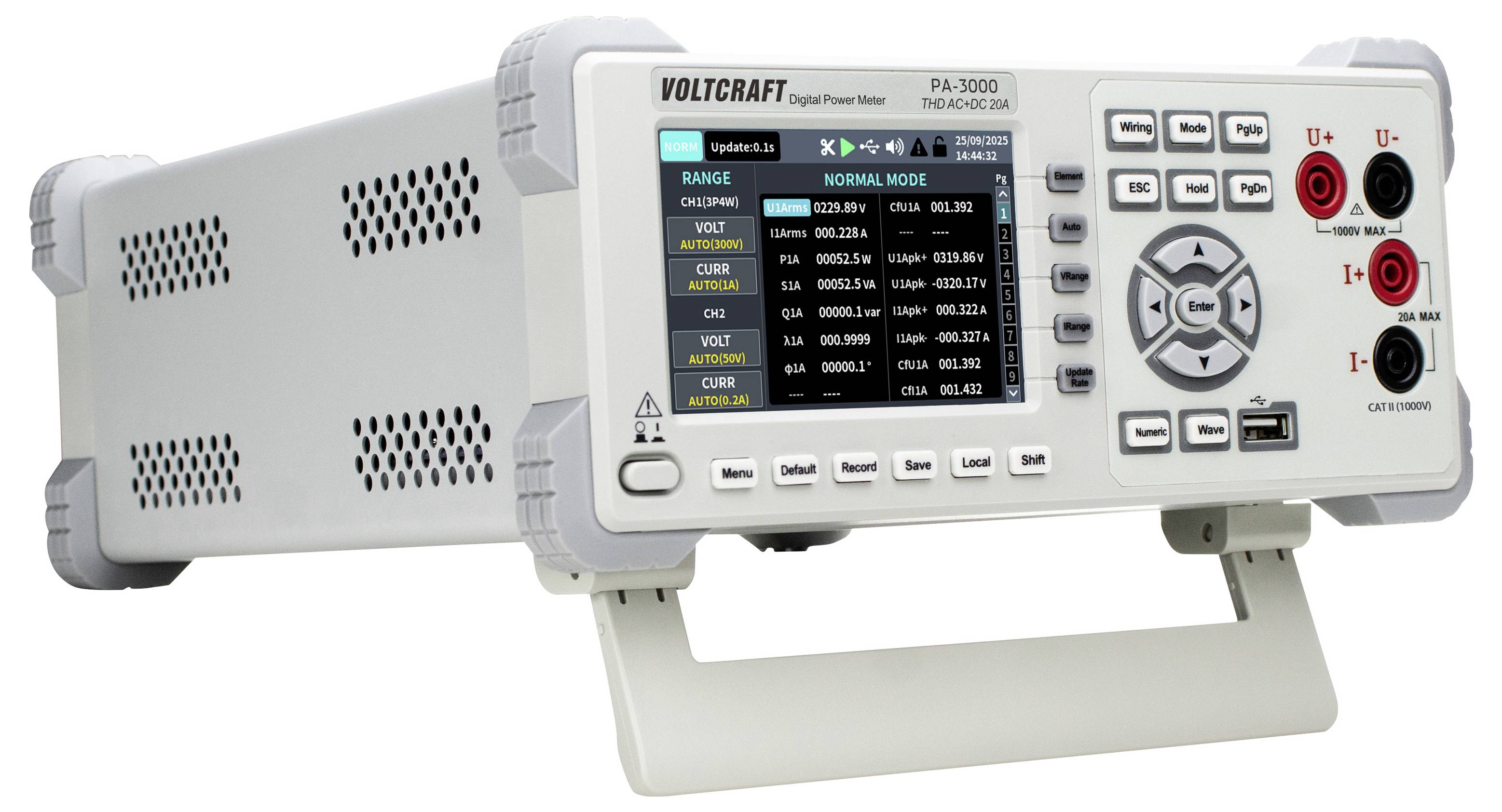

VOLTCRAFT PA-3000 Leistungsanalysator 3phasig Datalogger 36kW
Produktbeschreibung
Überblick
3-Phasen-Leistungsmessung
Hochpräzise Klasse 0,5

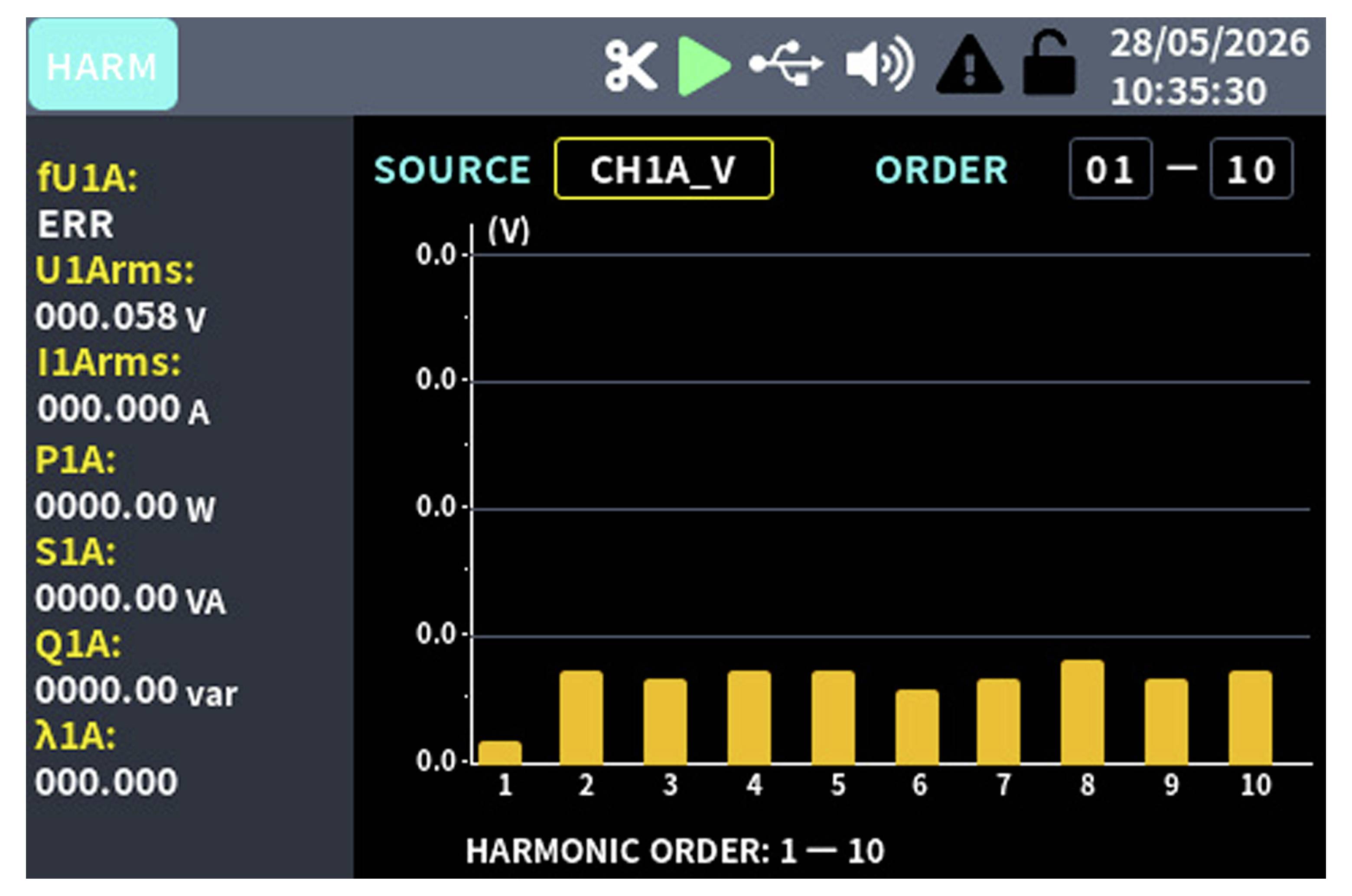

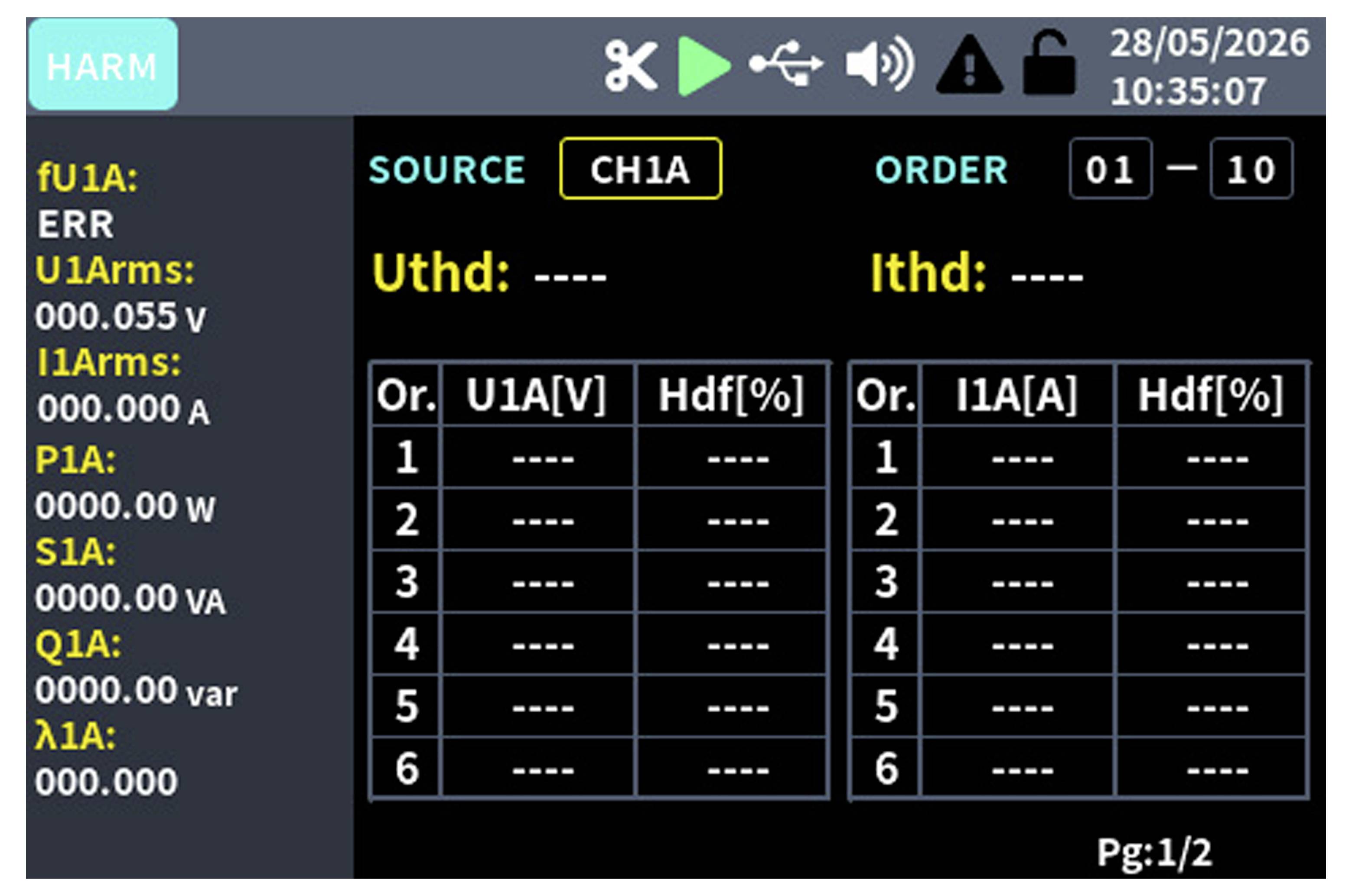

Oberschwingungsdiagnose bis zur 63. Ordnung
Zweikanal-Eingang
10 cm (3,95") Farb-TFT-Display
Serielle RS232-Kommunikationsschnittstelle
Beschreibung
Präzise digitale Leistungsmessung für komplexe Energieanwendungen
Der digitale Leistungsmesser stellt eine Systemlösung zur Erfassung, Analyse und Protokollierung elektrischer Leistungsparameter dar. Das Gerät ist für die Evaluierung von Energiequalität und Geräteleistung in industriellen Prüf- und Laborumgebungen konzipiert.
Dualkanal-Architektur

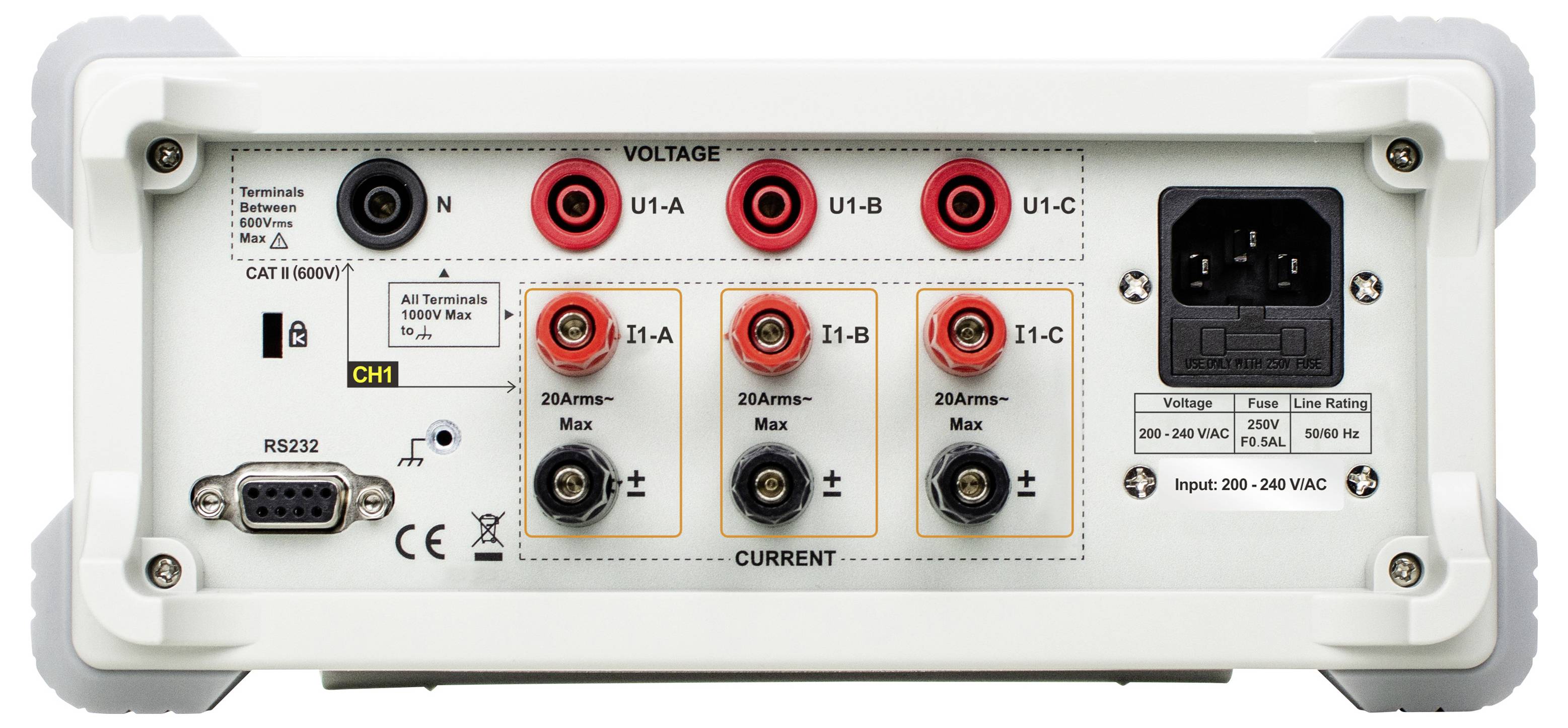

Das Messgerät nutzt ein asymmetrisches Design mit einem rückseitigen Kanal (CH1) für ein- und dreiphasige AC-Messungen bis zu 600 Vrms und 20 Arms bei einer Genauigkeit von bis zu ±0,2 %. Erweiterter DC-Eingang: Der frontseitige Kanal (CH2) ist für DC-Abtastanwendungen optimiert und erlaubt AC/DC-Eingänge bis zu 1000 V und 20 A.

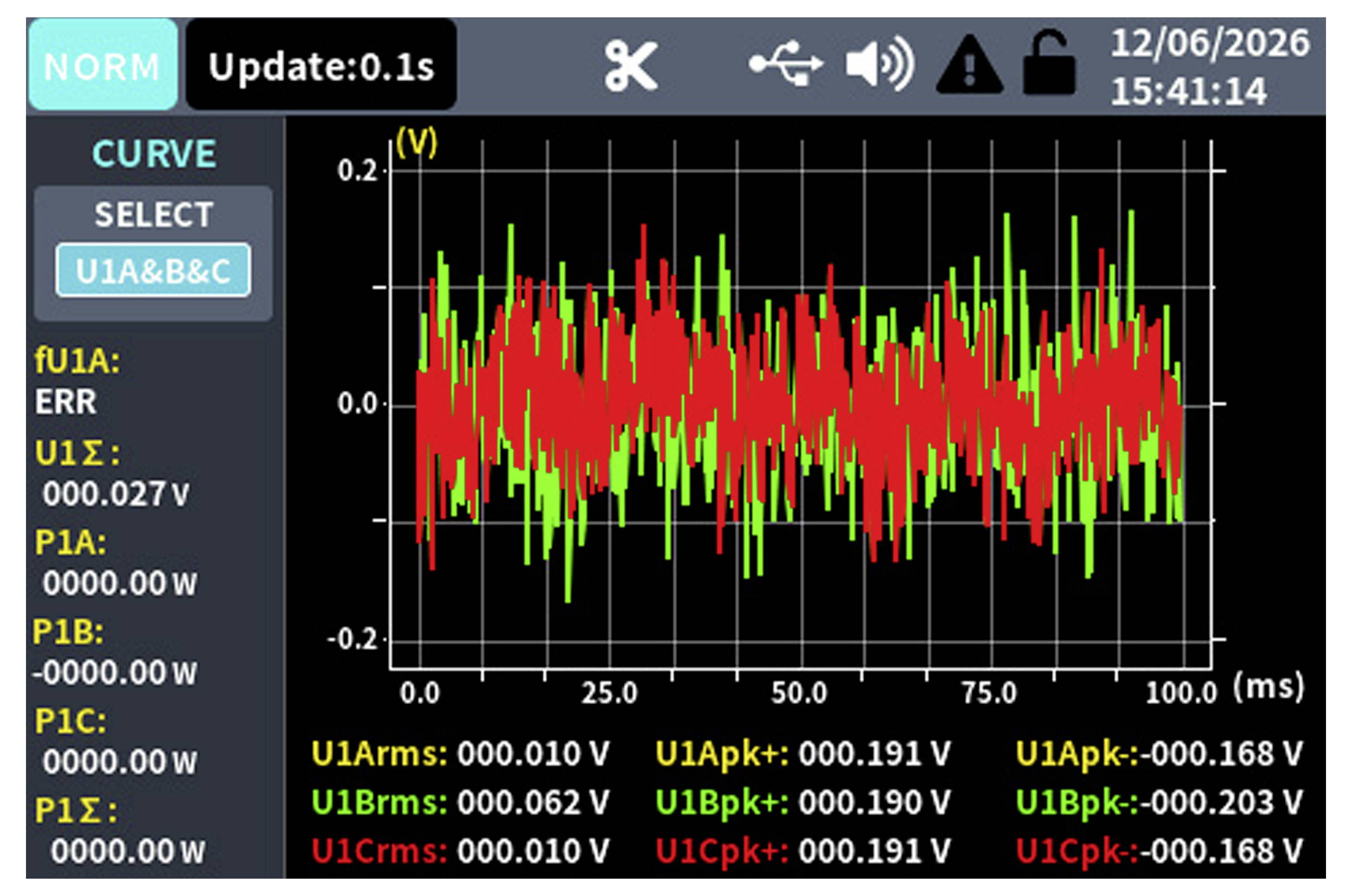

Echtzeit-Erfassung und detaillierte Kennzahlenanalyse
Sämtliche Betriebs- und Leistungsdaten werden lückenlos in Echtzeit aufgezeichnet. Das System erfasst Spannung (V), Stromstärke (A), Wirkleistung (W), Scheinleistung (VA), Blindleistung (var), Leistungsfaktor (PF/λ), Frequenz (Freq/ƒ), Crestfaktor (V/I), Spitzenwerte (Upk, Ipk) sowie den Gesamtklirrfaktor (THD). Dank einer exzellenten Auflösung von bis zu 0,01 V bei der Spannung, 0,001 A beim Strom und bis zu 0,01 W im Leistungsbereich sind auch geringste Laständerungen exakt dokumentierbar
Schnittstellen, Visualisierung und Messdatenspeicherung

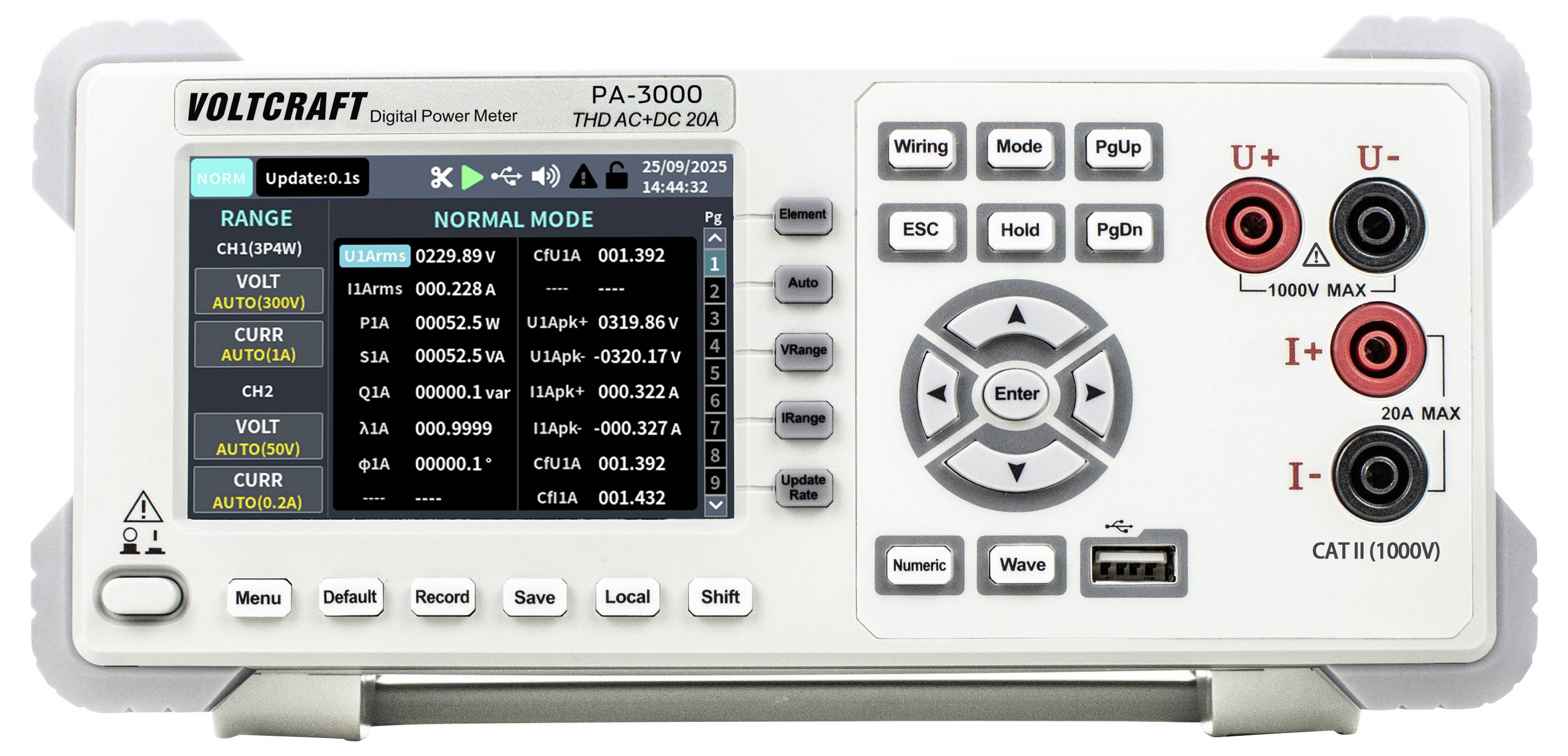

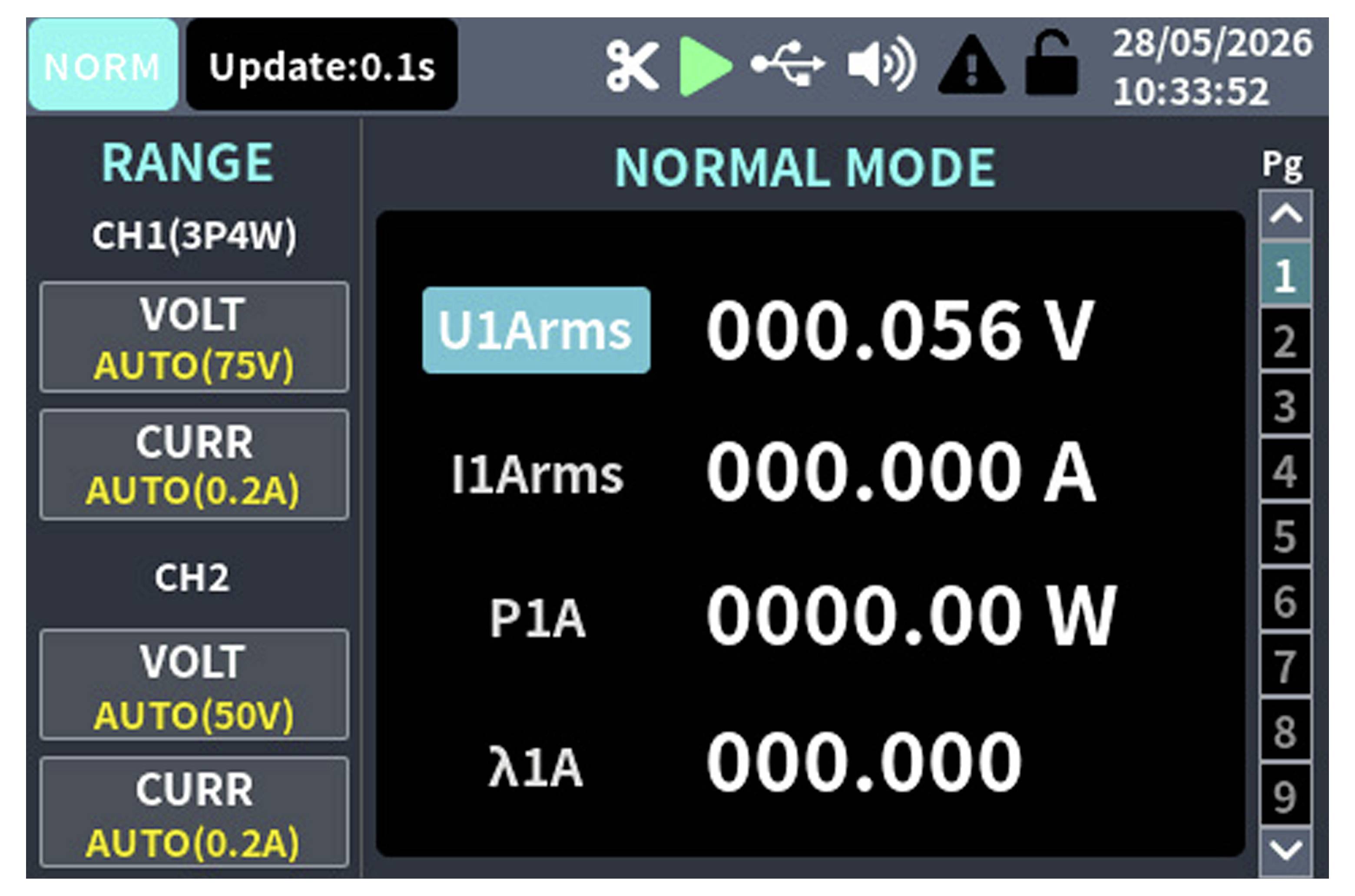

Die Anzeige der Messwerte erfolgt übersichtlich auf einem 10 cm (3,95") großen Farb-TFT-Display. Zur langfristigen Dokumentation und Auswertung steht ein USB-Datenlogger zur Verfügung, der durch eine praktische Screenshot-Funktion zur schnellen visuellen Protokollierung ergänzt wird. Eine serielle RS232-Schnittstelle gewährleistet zuverlässige Datenkommunikation und die unkomplizierte Integration in bestehende Prüfplatz-Umgebungen.
Lieferumfang und Systemkomponenten
Der VOLTCRAFT Leistungsanalysator wird mit Netzkabel sowie Messkabelsatz mit Bananensteckern und Krokodilklemmen geliefert. Eine ausführliche Bedienungsanleitung liegt ebenfalls bei.
Eigenschaften
Echtzeit-Erfassung von Leistungs- und Betriebsdaten
USB-Datenlogger und Screenshot-Funktion
Messung: V, A, W, VA, var, PF (λ), Freq (ƒ), Crestfaktor (V / I), Upk, Ipk, THD
Spannungsauflösung: 0,01 V / 0,1 V
Stromauflösung: 0,001 A
Leistungsauflösung: 0,01 W / 0,1 W / 1 W
Lieferumfang
- Leistungsmesser
- Netzkabel
- Messkabel (Bananenstecker auf Krokodilklemme)
- Bedienungsanleitung
