Dämpfung: 1:10
Eingangswiderstand: 1 MΩ:10 MΩ
Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Systembandbreite: 1X: 6 MHz, 10X: 300 MHz
Kompensationsbereich: 10X: 5 pF – 30 pF
Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

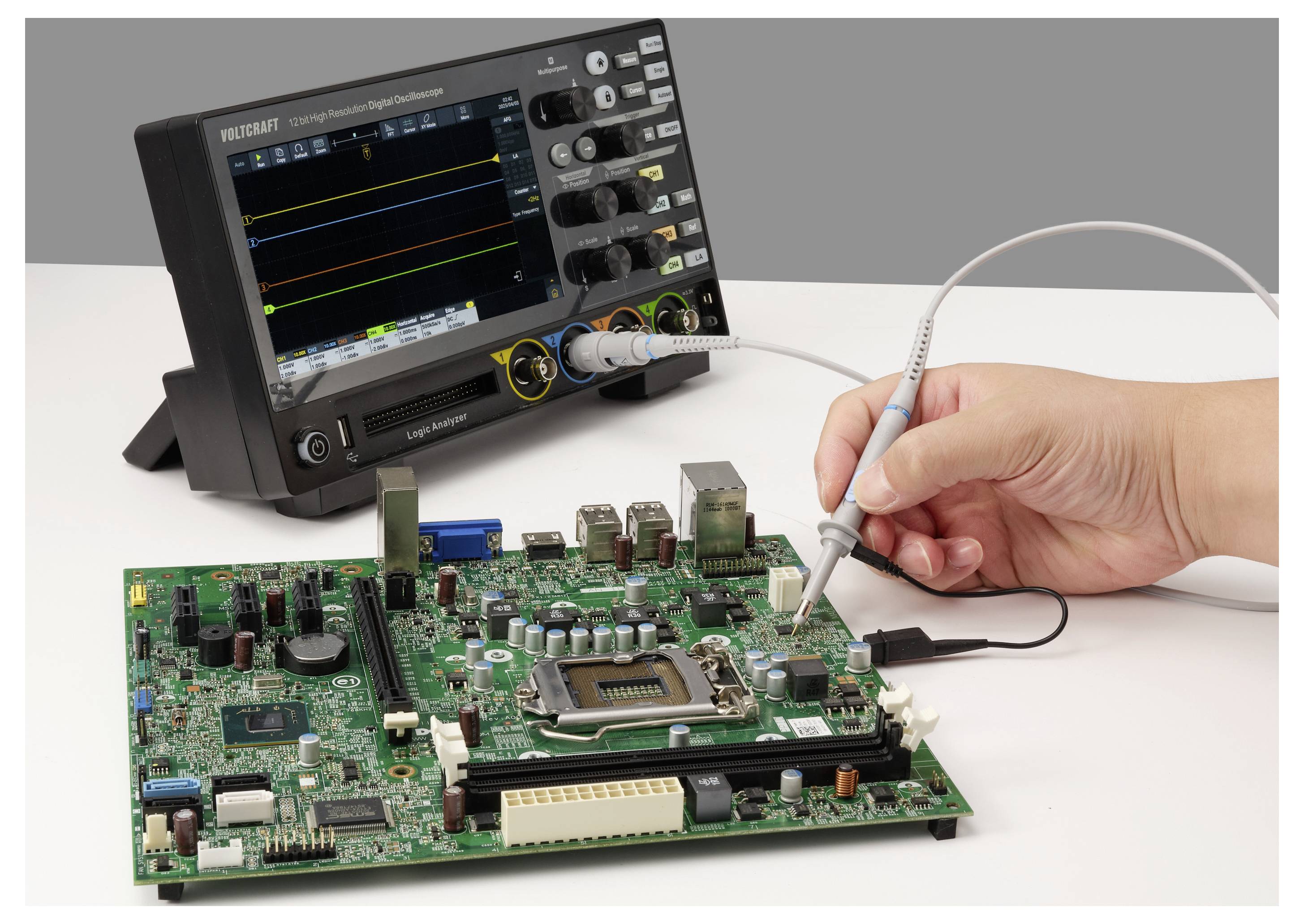

Der VOLTCRAFT PP-430 Tastkopf dient der zuverlässigen Signalübertragung an Oszilloskopen in professionellen Mess- und Prüfumgebungen. Das nach Werksstandard (ohne Zertifikat) kalibrierte Gerät unterstützt Messungen mit einer Systembandbreite von bis zu 300 MHz im 10:1-Modus.
Umschaltbares Teilerverhältnis
Das Modell bietet ein schaltbares Teilerverhältnis von 1:1 und 10:1, was eine flexible Anpassung an unterschiedliche Signalstärken erlaubt. Im 10X-Modus wird dabei eine maximale Eingangsspannung von bis zu 600 V pk unterstützt.
Sicherheit im Laboralltag

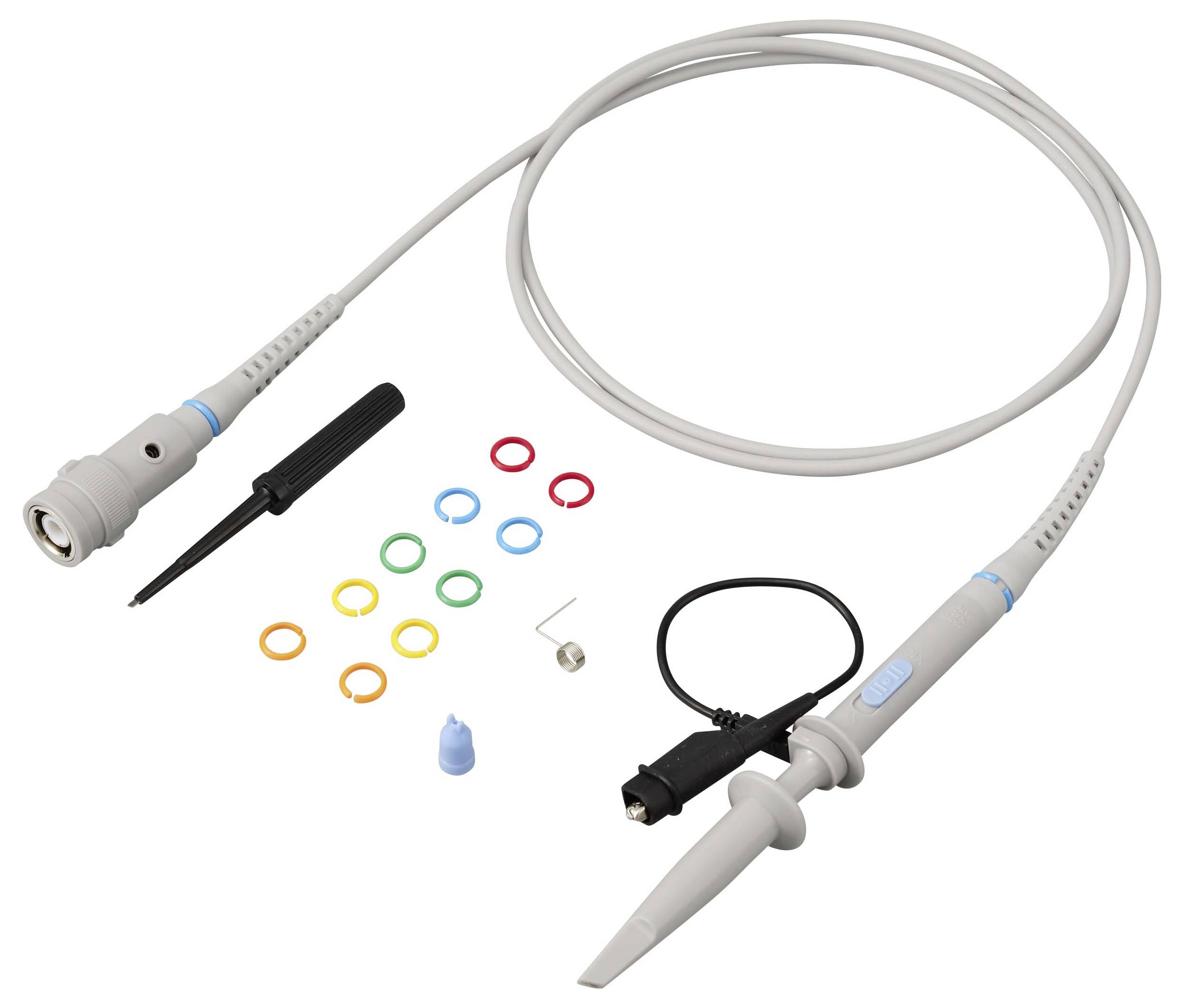

Der 1,3 Meter lange Tastkopf ist mit einem isolierten, geraden Stecker ausgestattet. Er erfüllt im 10X-Modus die Vorgaben der Sicherheitskategorie CAT II (600 V) und gewährleistet so einen sicheren Betrieb bei industriellen Messaufgaben.
Flexibler Einsatz durch Zubehör

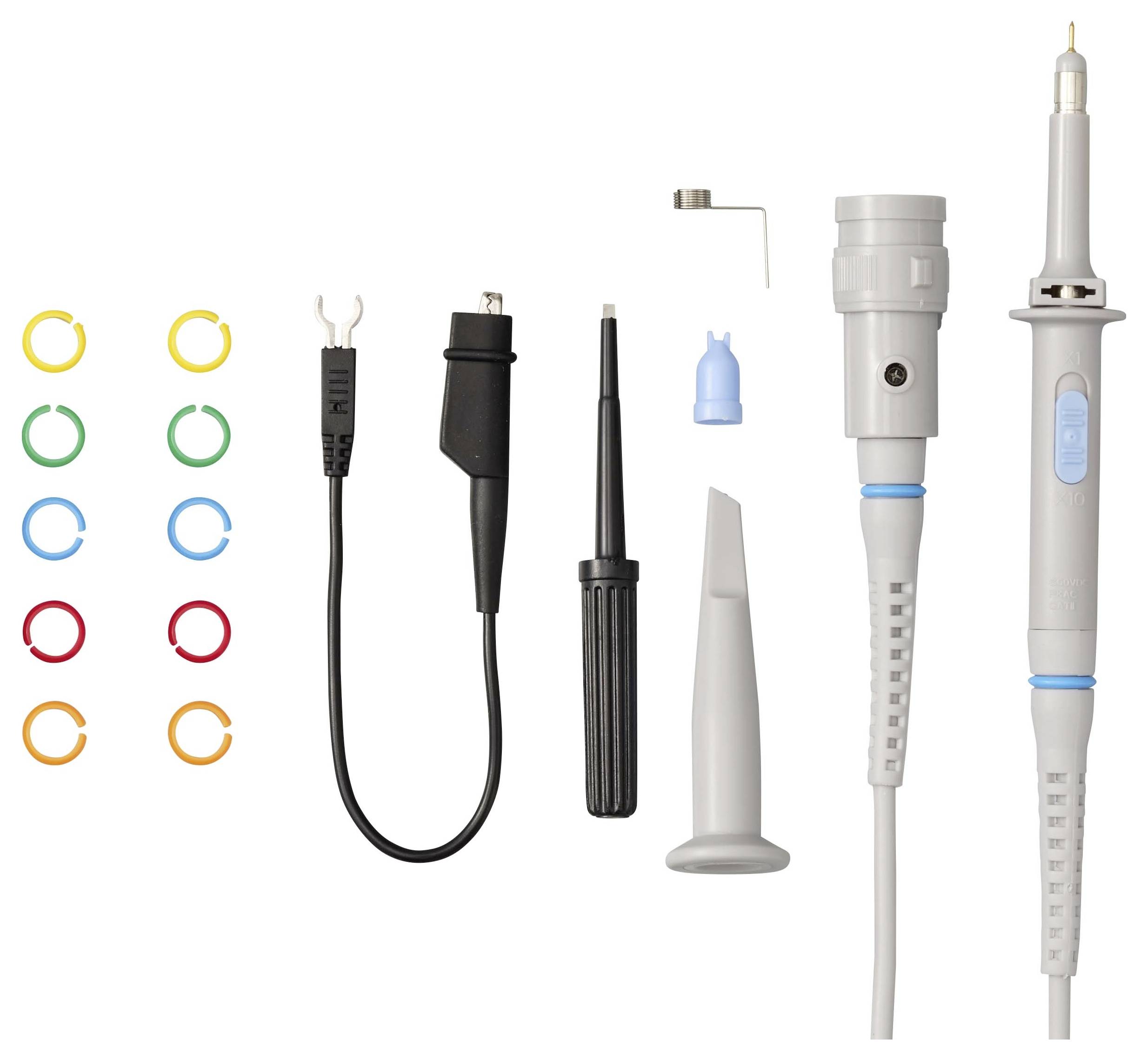

Ein Kompensationsbereich von 5 bis 30 pF ermöglicht die exakte Abstimmung auf das Messgerät. Das beiliegende Zubehör, bestehend aus Hakenspitze, Erdungskabel, IC-Spitze, Einstellwerkzeug und zehn Markierungsringen, erleichtert die Kontaktierung und Übersicht am Arbeitsplatz.
VOLTCRAFT, VC-19020660, PP-430, A0-61
