Dämpfung: 1:10
Eingangswiderstand: 1 MΩ:10 MΩ
Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Systembandbreite: 1X: 6 MHz, 10X: 60 MHz
Kompensationsbereich: 10X: 5 pF – 30 pF
Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

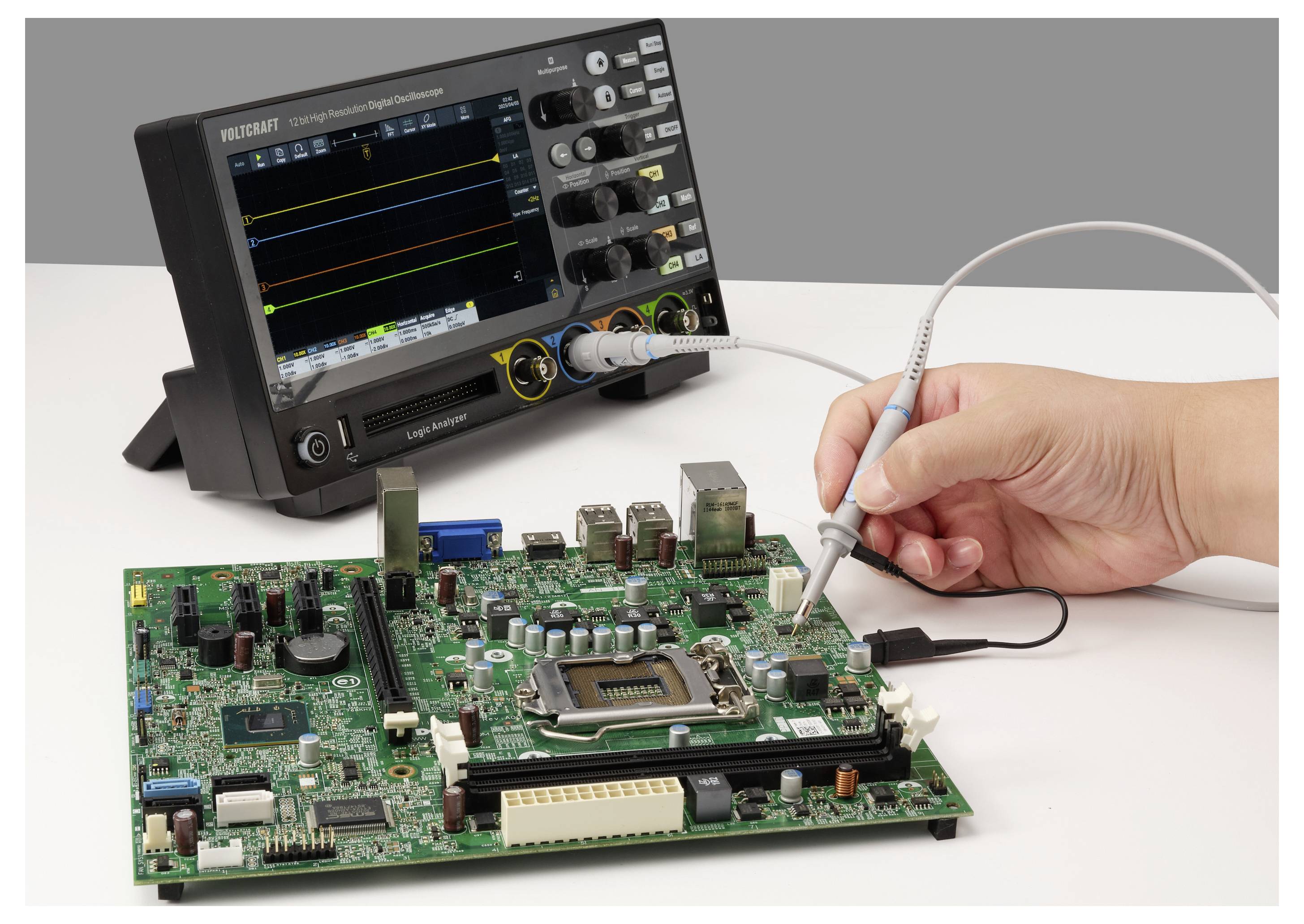

Der VOLTCRAFT PP-406 Tastkopf ist ein zuverlässiges Instrument für alltägliche Messaufgaben an Oszilloskopen in Werkstätten und Laboren. Das nach Werksstandard (ohne Zertifikat) kalibrierte Modell bietet im 10X-Modus eine Bandbreite von bis zu 60 MHz.
Flexibles Teilerverhältnis
Durch die Umschaltmöglichkeit zwischen den Dämpfungen 1:1 und 10:1 lässt sich der Tastkopf flexibel für verschiedene Spannungspegel einsetzen. Im 10X-Betrieb wird eine maximale Betriebs-Eingangsspannung von bis zu 600 V pk erreicht.
Sicherheitskonforme Ausführung
Das 1,3 Meter lange Kabel verfügt über einen geraden, isolierten Stecker. Der Tastkopf ist für die Messkategorie CAT II (600 V im 10X-Modus) spezifiziert, was die Einhaltung von Sicherheitsstandards bei gewerblichen Messreihen unterstützt.
Praktisches Zubehörset

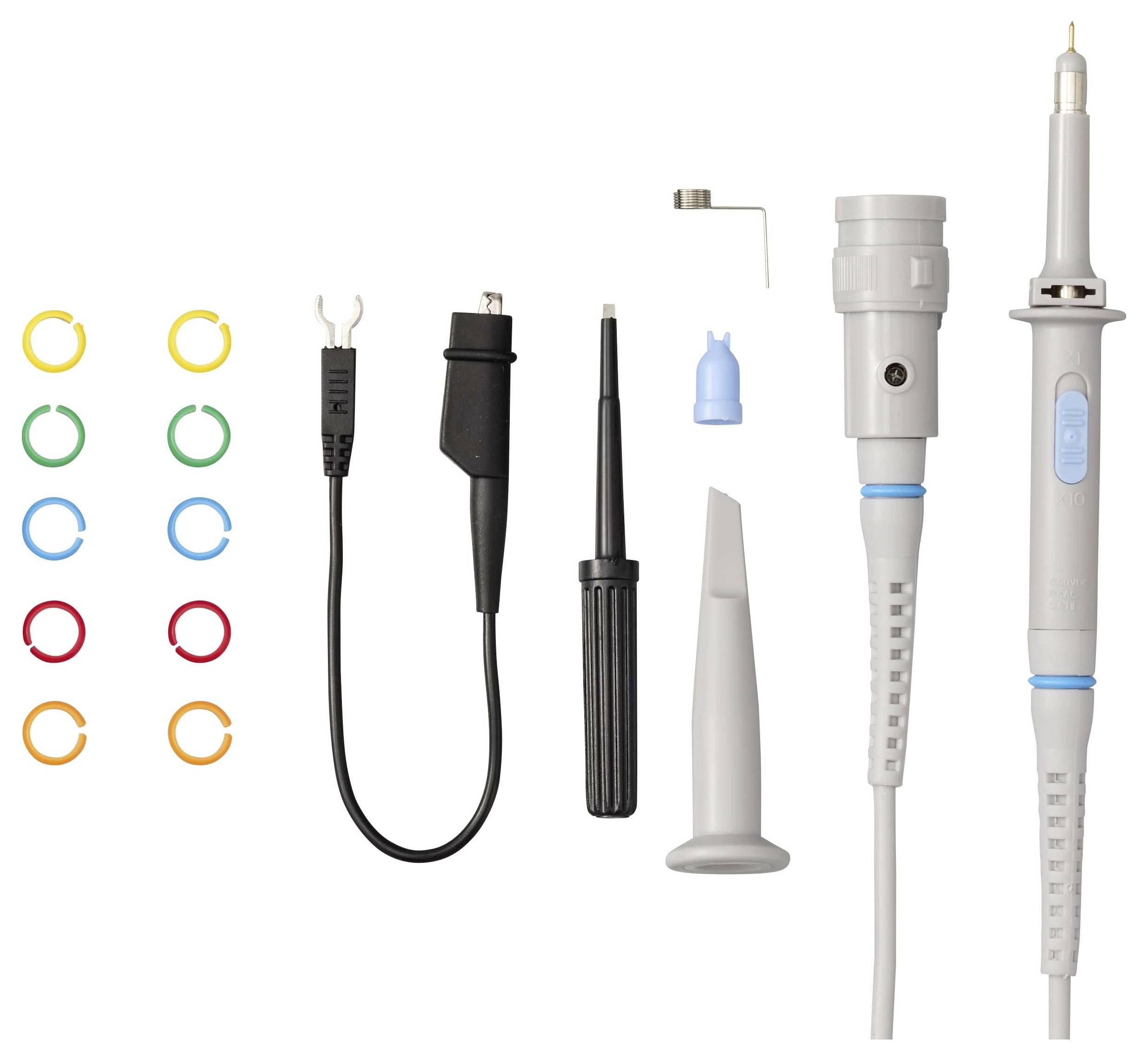

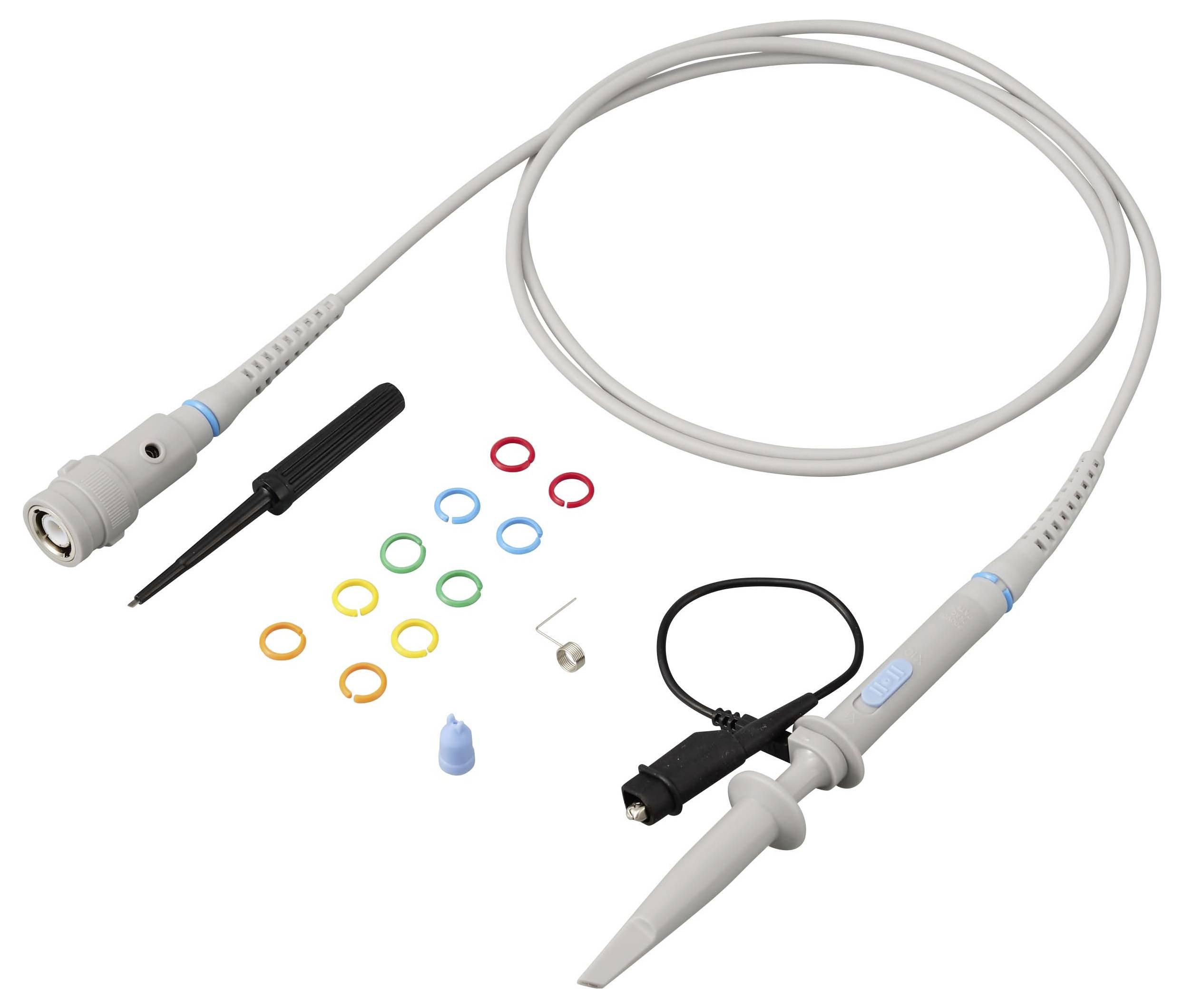

Zum Lieferumfang gehören neben dem Tastkopf eine Hakenspitze, ein Erdungskabel mit Krokodilklemme, eine IC-Spitze sowie ein Werkzeug zur Anpassung des Kompensationsbereichs (5 bis 30 pF). Zehn Markierungsringe helfen bei der Kabelunterscheidung an Mehrkanal-Oszilloskopen.
VOLTCRAFT, VC-19020665, PP-406, A0-61
