Dämpfung: 1:10
Eingangswiderstand: 1 MΩ:10 MΩ
Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Systembandbreite: 1X: 6 MHz, 10X: 200 MHz
Kompensationsbereich: 10X: 5 pF – 30 pF
Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

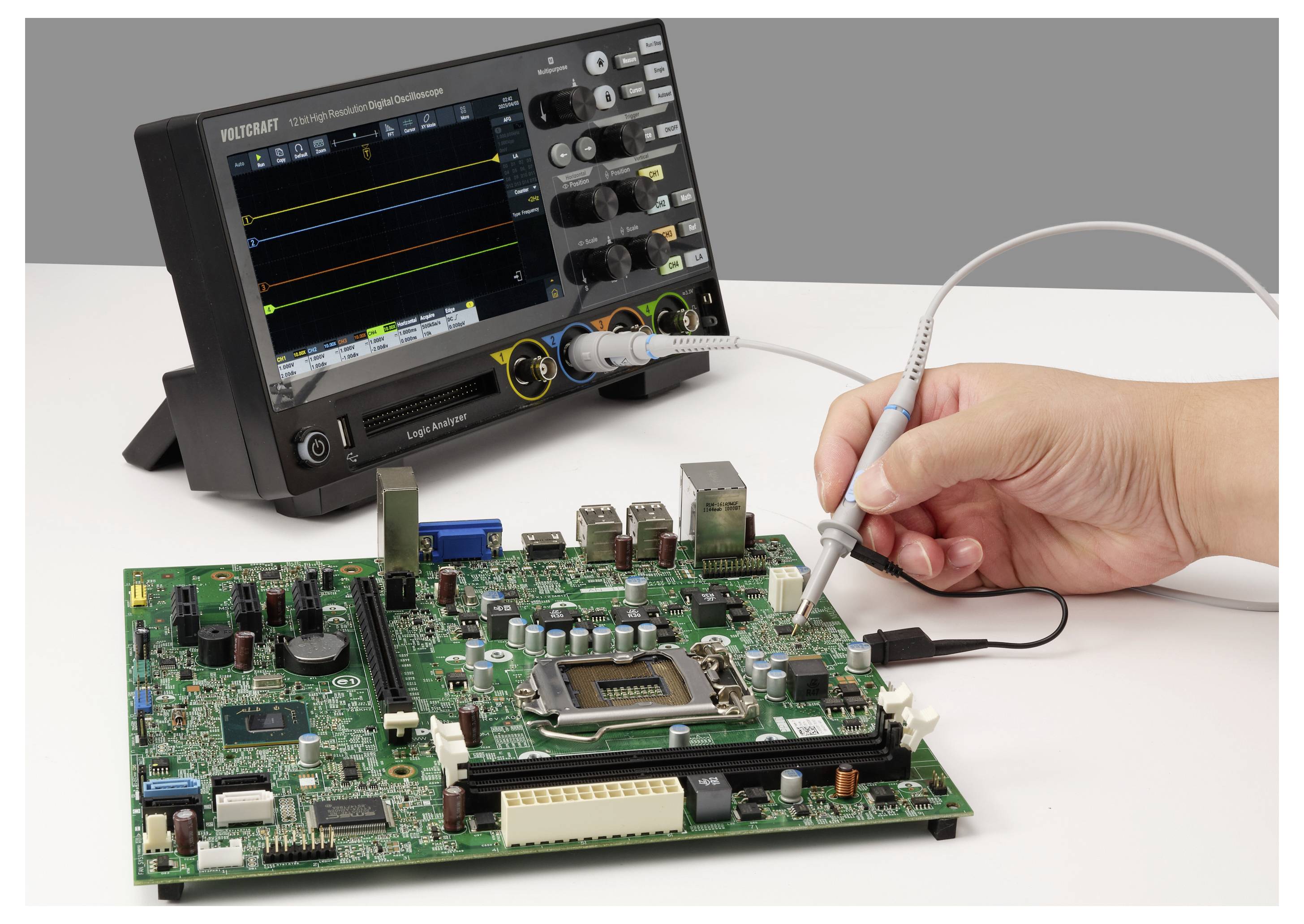

Der nach Werksstandard (ohne Zertifikat) kalibrierte VOLTCRAFT PP-420 Tastkopf ist für detaillierte Signalanalyse-Aufgaben im B2B-Sektor konzipiert. Er liefert an kompatiblen Oszilloskopen eine Bandbreite von bis zu 200 MHz im 10X-Betrieb.
Anpassbare Dämpfung
Mit dem umschaltbaren Teilerverhältnis von 1:1 und 10:1 passt sich das 55 g leichte Modell flexibel den jeweiligen Messanforderungen an. Im 10X-Modus liegt die maximale Betriebs-Eingangsspannung bei 600 V pk, wodurch eine breite Abdeckung von Signalpegeln ermöglicht wird.
Sichere Bauweise

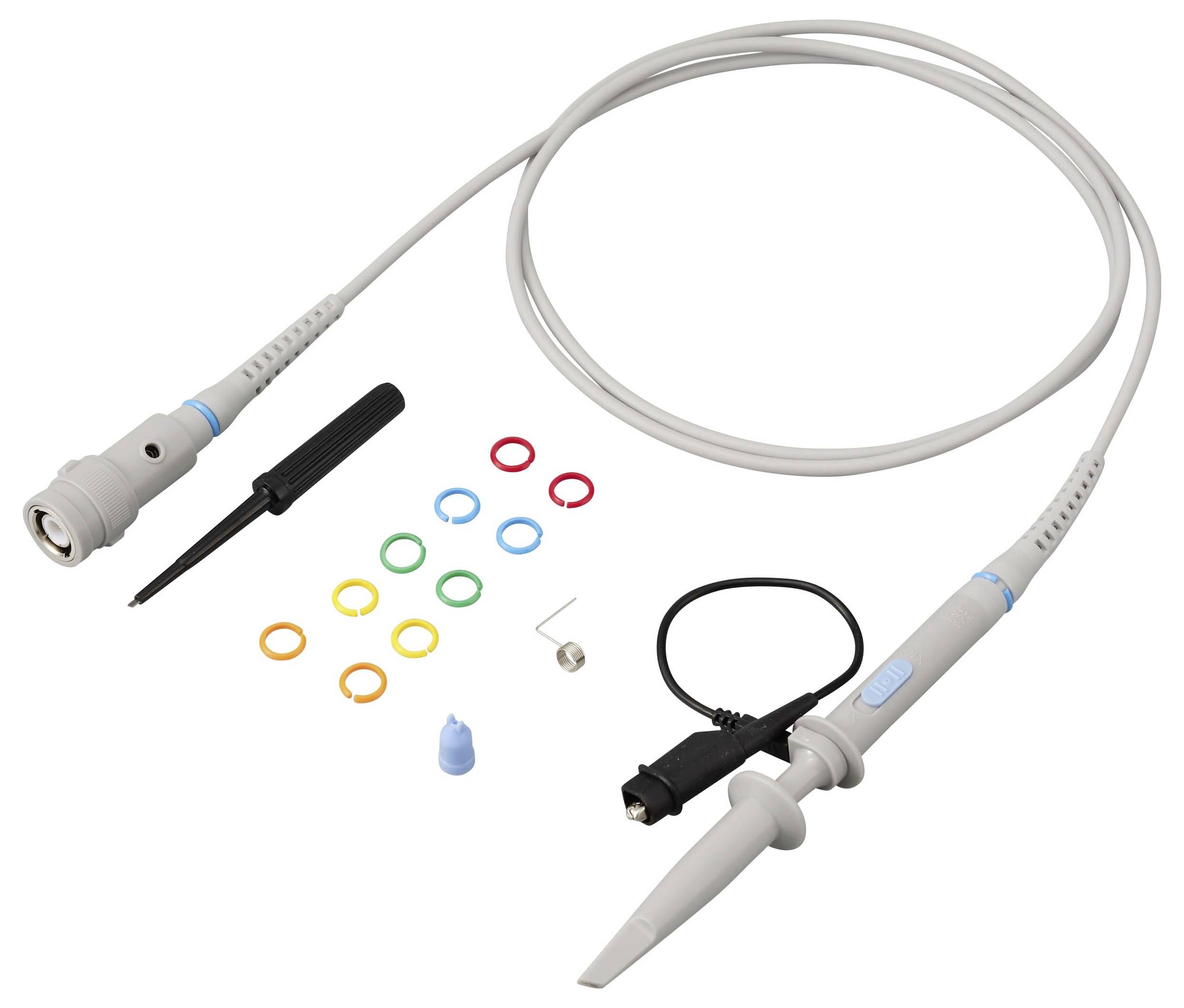

Der Tastkopf ist mit einem 1,3 Meter langen Kabel und einem geraden, isolierten Stecker versehen. Die Einstufung nach Messkategorie CAT II (600 V für 10X) bietet das notwendige Maß an elektrischer Sicherheit für den gewerblichen Einsatz.
Einfache Kontaktierung

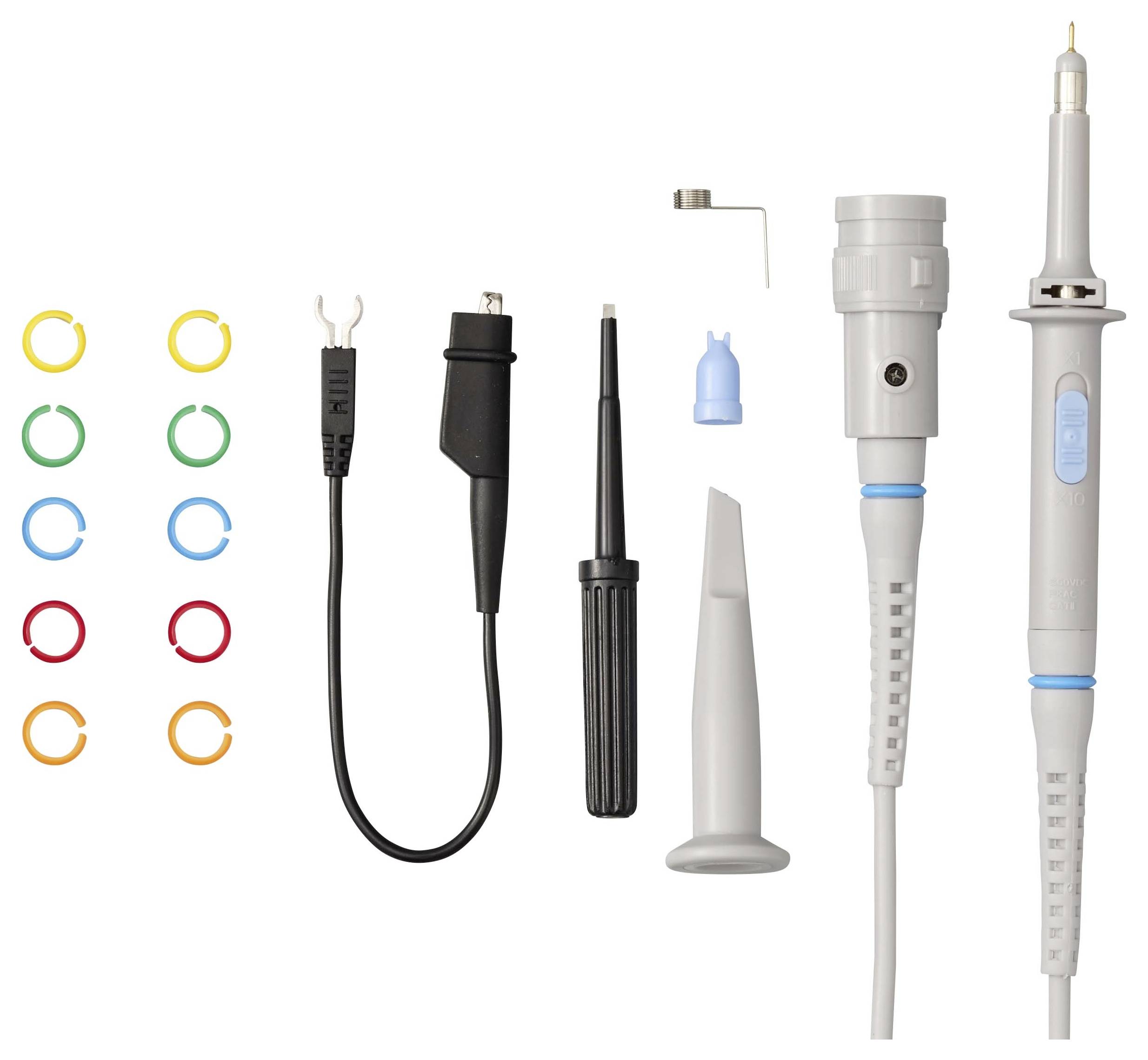

Über den Kompensationsbereich von 5 bis 30 pF wird der Messfühler an das Oszilloskop angepasst. Das beiliegende Set mit Hakenspitze, IC-Spitze, zehn Markierungsringen, Einstellwerkzeug und Erdungskabel unterstützt die strukturierte Arbeit an Prüfschaltungen.
VOLTCRAFT, VC-19020670, PP-420, A0-61
