Dämpfung: 1:10
Eingangswiderstand: 1 MΩ:10 MΩ
Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Systembandbreite: 1X: 6 MHz, 10X: 100 MHz
Kompensationsbereich: 10X: 5 pF – 30 pF
Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

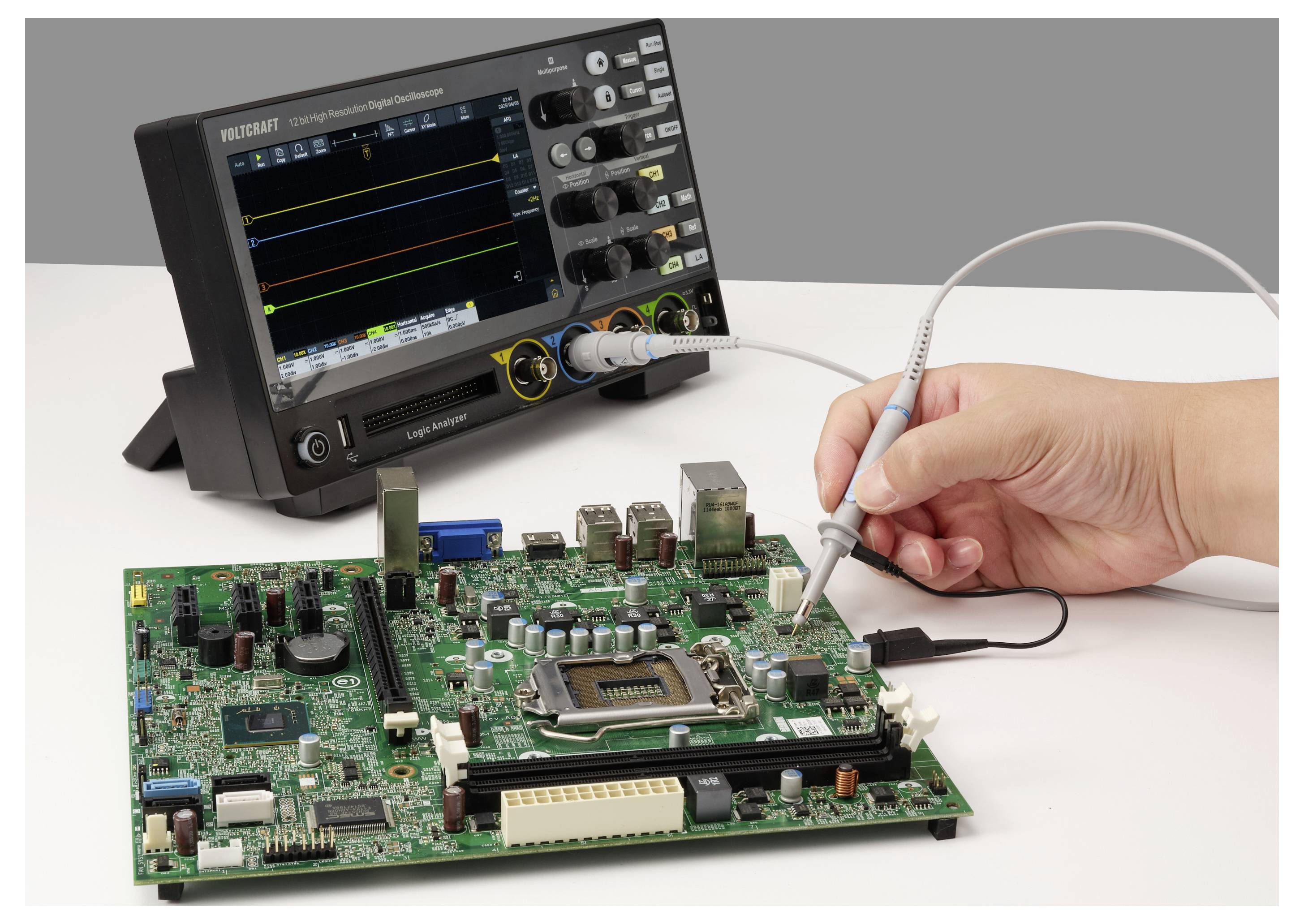

Der VOLTCRAFT PP-410 Tastkopf ist auf den professionellen Einsatz in der industriellen Mess- und Prüftechnik zugeschnitten. Das nach Werksstandard (ohne Zertifikat) kalibrierte Modell unterstützt eine Bandbreite von bis zu 100 MHz im 10X-Modus für präzise Signalanalysen.
Umschaltbare Messbereiche
Der Tastkopf bietet die schaltbaren Dämpfungsstufen 1:1 und 10:1. Dies ermöglicht, unterschiedliche Signalstärken zu messen, wobei im 10X-Modus Eingangsspannungen von bis zu 600 V pk abgedeckt werden.
Sicherheit im Messalltag

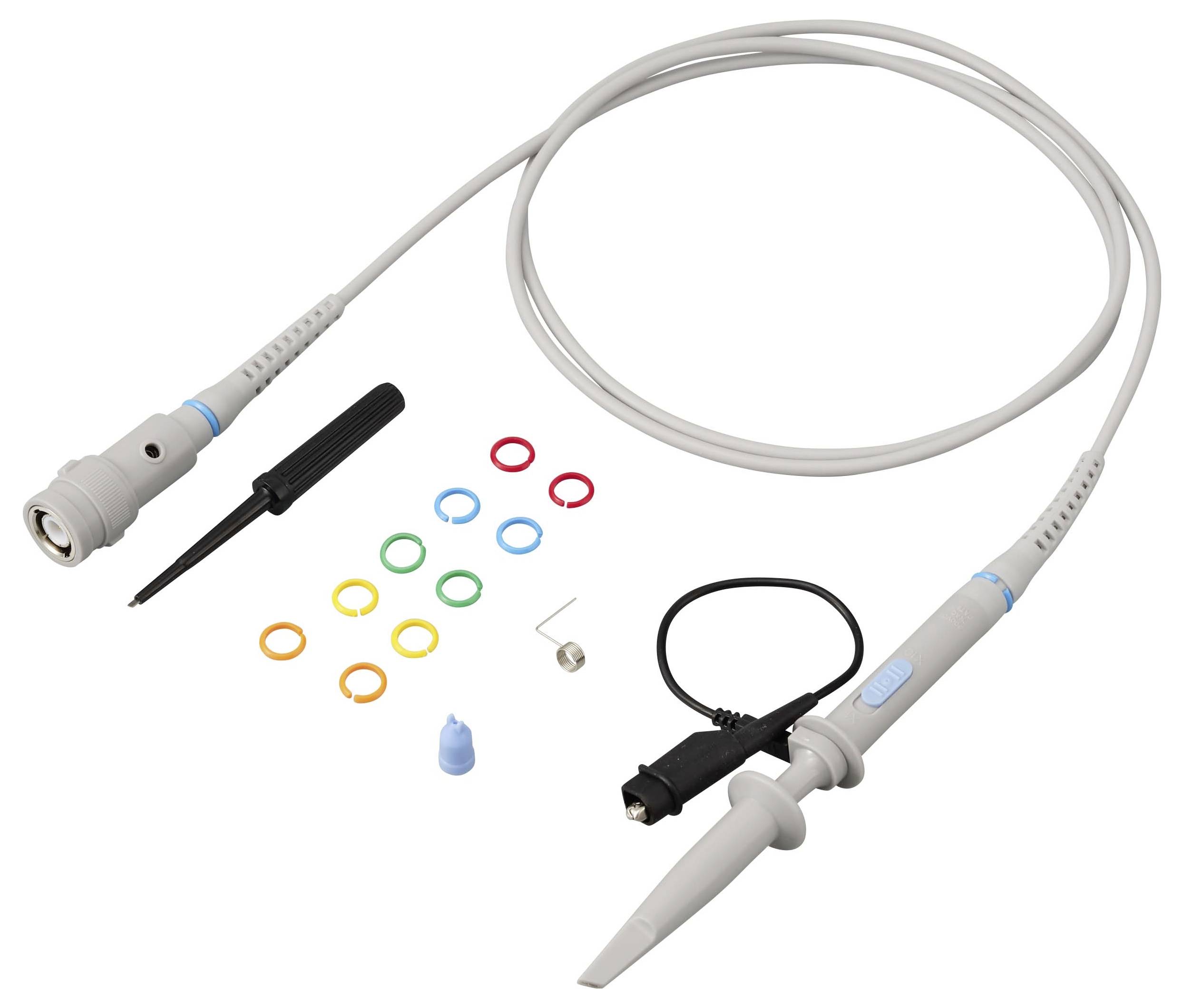

Ausgestattet mit einem 1,3 Meter langen Kabel und einem isolierten, geraden Stecker, entspricht das Gerät der Messkategorie CAT II (600 V im 10X-Betrieb). Dies stellt die Einhaltung wichtiger Sicherheitsrichtlinien bei wiederkehrenden Prüfroutinen sicher.
Praktische Ausstattung

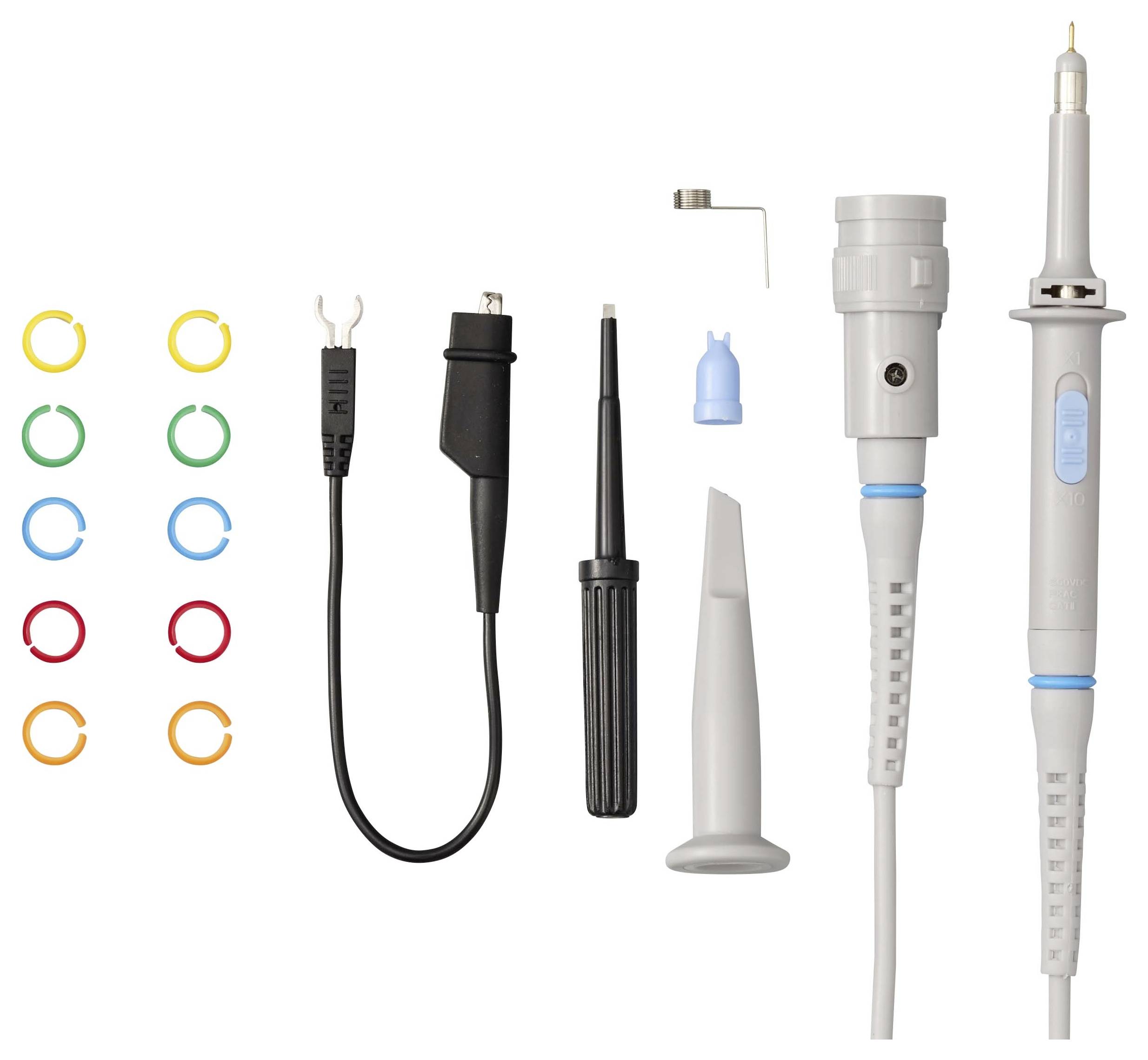

Der Kompensationsbereich (5 bis 30 pF) lässt sich über das mitgelieferte Werkzeug exakt einstellen. Für eine sichere Kontaktierung und einfache Kanalzuordnung sorgen die beiliegende Hakenspitze, das Erdungskabel mit Krokodilklemme, eine IC-Spitze sowie zehn farbige Markierungsringe.
VOLTCRAFT, VC-19020675, PP-410, A0-61
