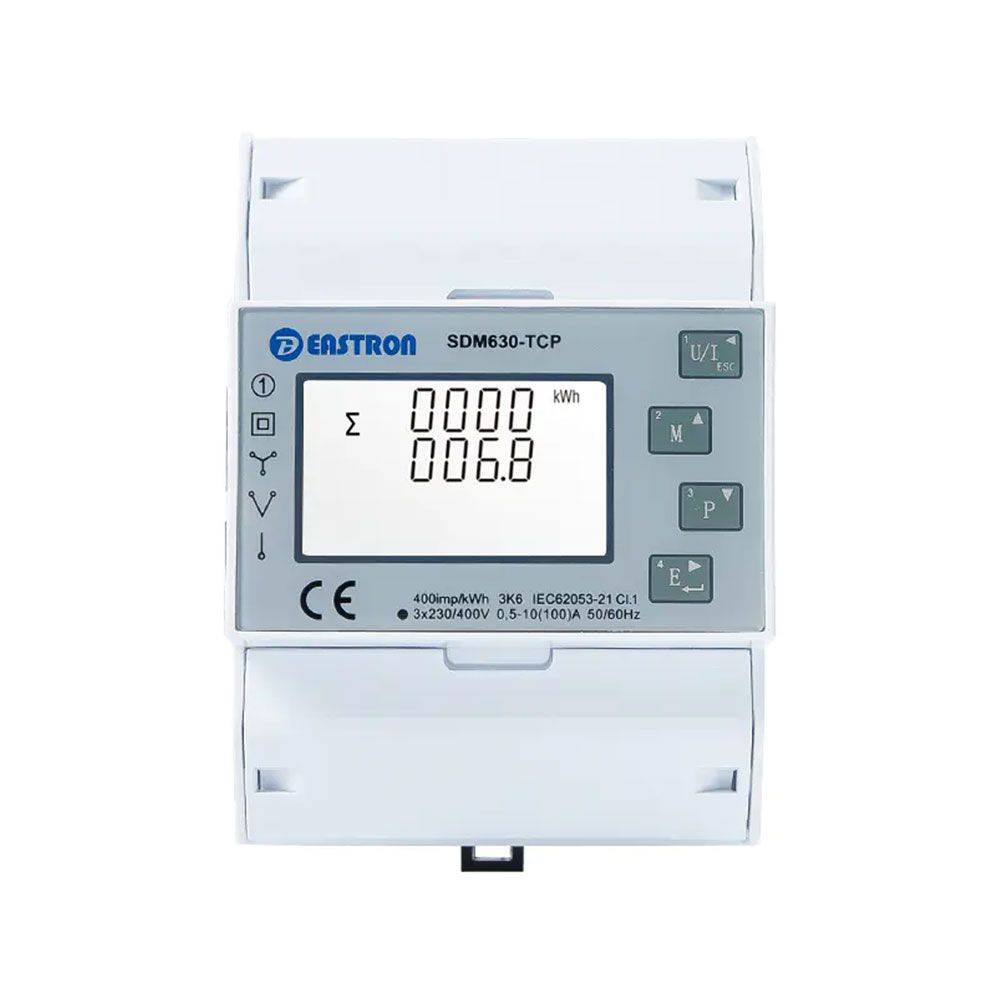

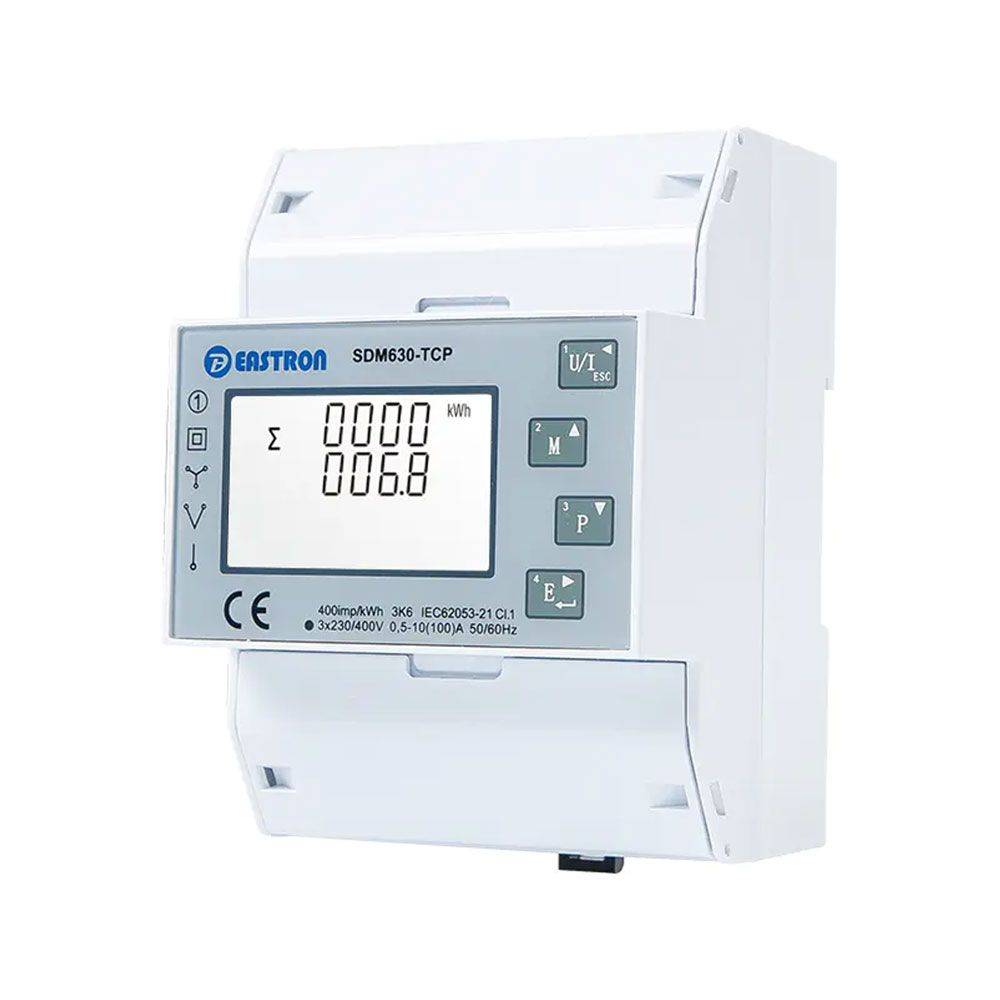

EASTRON SDM630-TCP M26 - Drehstromzähler Import/Export 4TE 65A LAN Modbus

Überblick

Integrierte Ethernet-Schnittstelle: Unterstützt das Modbus-TCP Protokoll zur direkten LAN-Einbindung ohne zusätzliche Gateways.
65A Direktanschluss: Erlaubt eine schnelle und kostengünstige Installation im Netz bis zu 65A ohne externe Stromwandler.
Umfangreiche Netzwerkanalyse: Präzise Messung von Spannung, Strom, Frequenz, Leistungsfaktor, THD und maximalem Bedarf.
Bidirektionale Energiemessung: Erfasst separat importierte und exportierte Wirk- und Blindenergie, ideal für PV-Anlagen.
Kompaktes Design & Komfort: Einfache Hutschienenmontage (72mm Breite) mit einem weiß hintergrundbeleuchteten, klaren LCD-Display.

Beschreibung

Der Eastron SDM630-TCP ist ein hochentwickelter, digitaler Dreiphasen-Multifunktions-Energiezähler, der speziell für die direkte Integration in IP-Netzwerke entwickelt wurde. Dank der integrierten Ethernet-Schnittstelle (Modbus-TCP) lässt sich das Gerät ohne zusätzliche Protokollwandler oder Gateways direkt in Ihr lokales Netzwerk (LAN), moderne Energiemanagementsysteme (EMS), Smart Homes oder SCADA-Systeme einbinden.

Wichtige Funktionen im Überblick:

• Direktanschluss bis 65A: Ermöglicht eine direkte Messung ohne den Aufwand und die zusätzlichen Kosten von externen Stromwandlern (CTs).
• Bidirektionale Messung: Erfasst separat importierte und exportierte Wirk- und Blindenergie (kWh/kVArh) – die perfekte Wahl für Solar-PV-Anlagen zur transparenten Kontrolle von Netzeinspeisung und Eigenverbrauch.
• Umfangreiche Netzwerkanalyse: Misst zuverlässig Phasenspannung, verkettete Spannung, Stromstärke, Wirk-, Blind- und Scheinleistung, Frequenz, Leistungsfaktor (PF) sowie den Oberschwingungsgehalt (THD-I und THD-U).

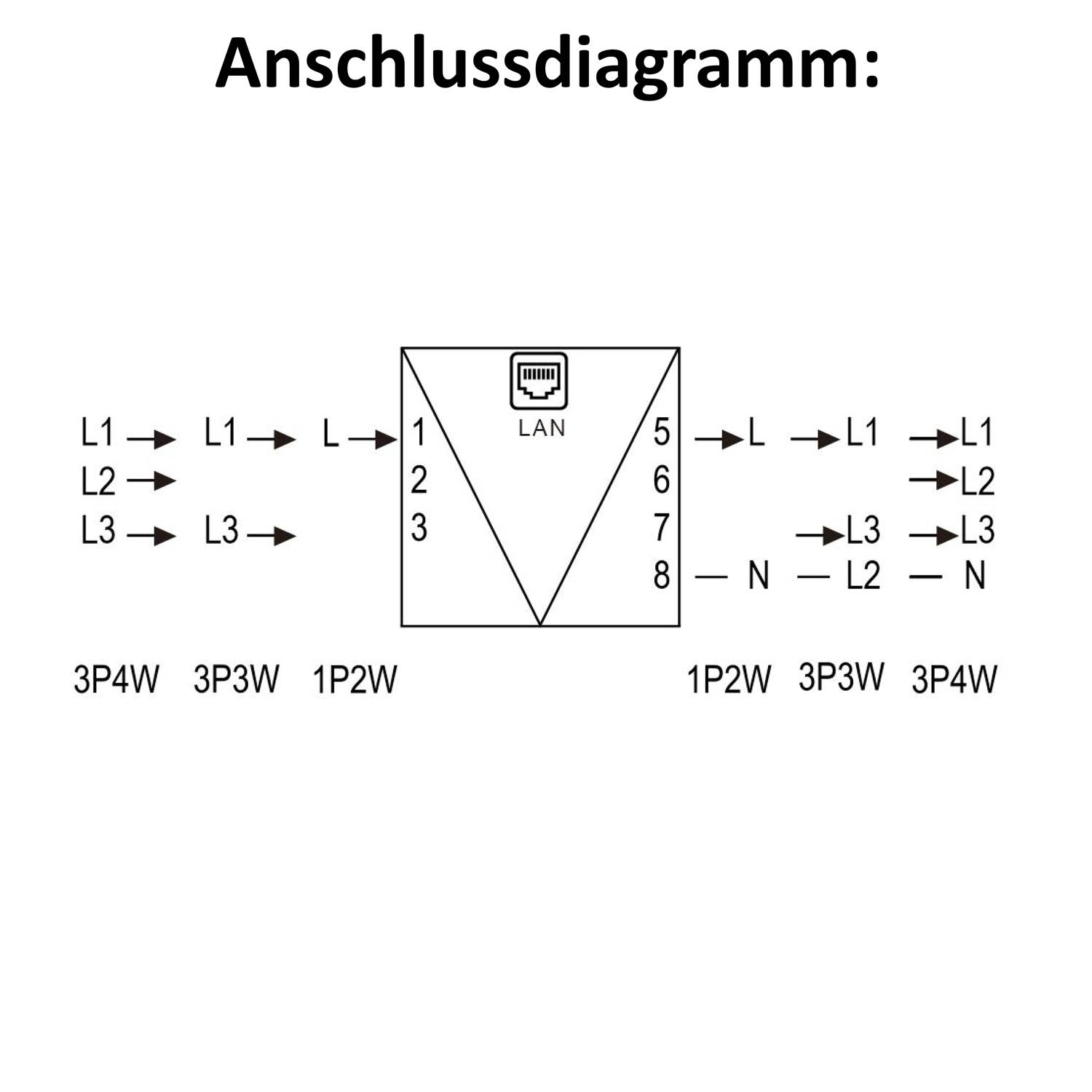

• Flexibler Einsatz: Unterstützt die Konfiguration für Einphasen- (1p2w), Dreiphasen-Dreileiter- (3p3w) sowie Dreiphasen-Vierleiter-Systeme (3p4w).

Technische Daten:

• Nennspannung (Un): 3x 230/400V AC (Arbeitsbereich: 100 - 276V AC L-N)
• Maximalstrom (Imax): 65A Direktanschluss (Basisstrom Ib: 10A)
• Kommunikation: Ethernet-Port mit Modbus-TCP Protokoll (Standard-IP: 192.168.1.200, Port: 502)
• Genauigkeitsklasse: Klasse 1 für Wirkenergie (IEC62053-21), Klasse 2 für Blindenergie
• Display: Übersichtliches LCD mit regulierbarer, weißer Hintergrundbeleuchtung

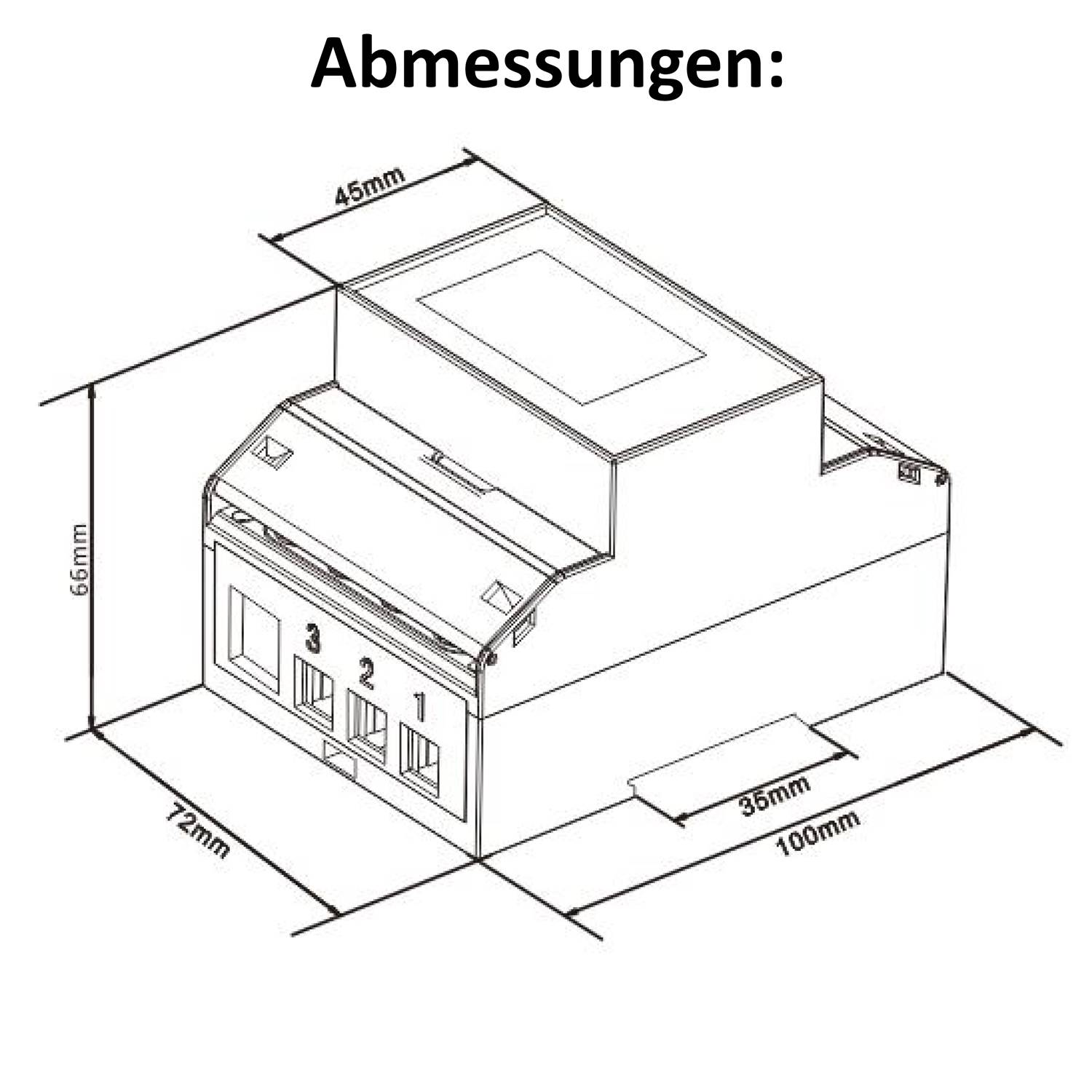

• Montage & Abmessungen: 35mm DIN-Schiene (Hutzähler); 72 x 100 x 66 mm (B x H x T)
• Schutzart & Umgebung: IP51 (Innenbereich), Gehäuseschutzklasse II, Betriebstemperatur: -25 °C bis +55 °C

Maximieren Sie die Transparenz Ihres Stromnetzes mit einer zukunftssicheren und direkten LAN-Anbindung über das Eastron Smart Meter.
