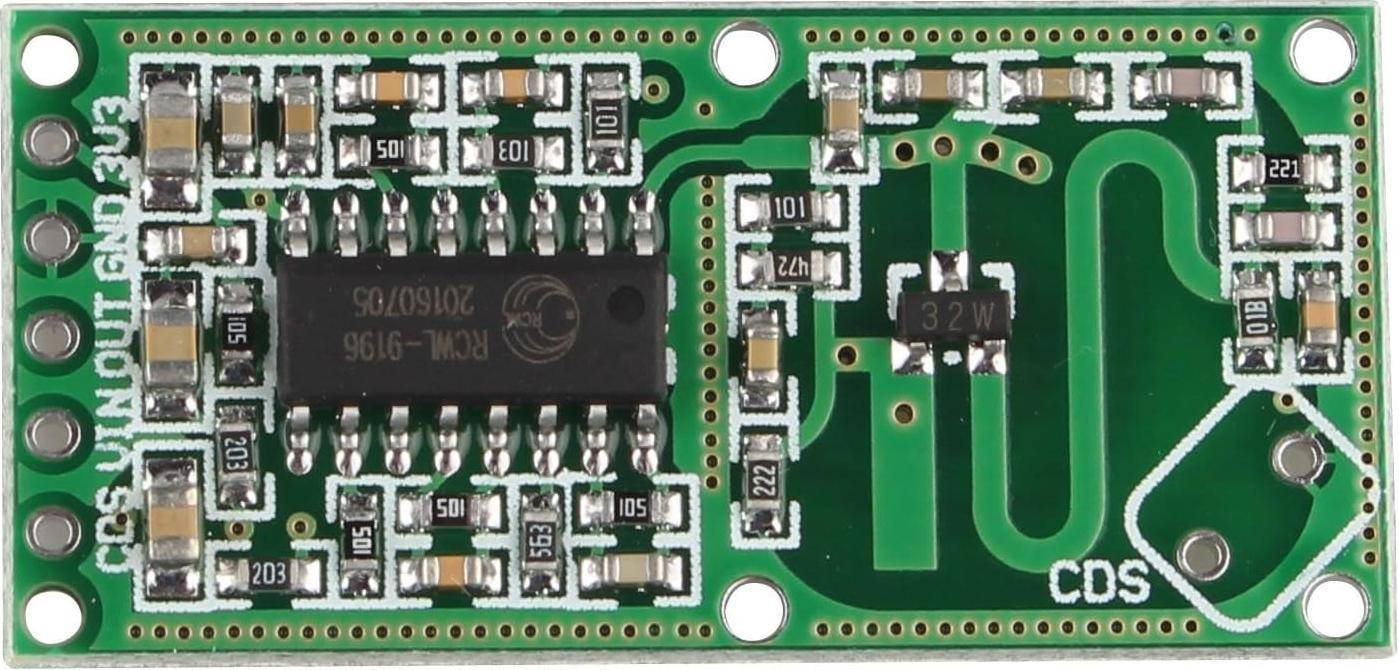

RCWL-0516 Mikrowellen Radar Bewegungsmelder Sensor Modul, 5-9 m, 4-28 V

Beschreibung

Der RCWL-0516 ist ein kompakter Mikrowellen-Bewegungssensor, der nach dem Doppler-Radarprinzip arbeitet. Im Gegensatz zu klassischen PIR-Sensoren erkennt das Modul Bewegungen unabhängig von der Wärmestrahlung eines Objekts und kann Signale auch durch nichtmetallische Materialien wie Kunststoff, Glas oder Holz erfassen. Dadurch eignet sich der Sensor hervorragend für automatische Beleuchtungen, Alarmanlagen, Smart-Home-Systeme und industrielle Anwendungen.

Das Modul arbeitet mit einer Versorgungsspannung von 4 bis 28 V und erzeugt bei erkannter Bewegung ein digitales 3,3-V-Ausgangssignal. Die typische Erfassungsreichweite beträgt je nach Einbausituation und Objekt zwischen 5 und 9 Metern. Dank des geringen Stromverbrauchs eignet sich der RCWL-0516 auch für energieeffiziente Anwendungen.

Der Sensor kann direkt mit Mikrocontrollern wie Arduino, ESP8266, ESP32, STM32 oder Raspberry Pi verwendet werden. Zusätzlich bietet das Modul Anschlüsse zur Anpassung der Haltezeit, Reichweite und zum Anschluss eines LDR, um die Bewegungserkennung beispielsweise nur bei Dunkelheit zu aktivieren.

Eigenschaften

• Mikrowellen-Bewegungssensor auf Basis des Doppler-Effekts
• Erkennt Bewegungen auch durch Kunststoff, Glas und Holz
• Unabhängig von Wärmestrahlung (Alternative zu PIR-Sensoren)
• Digitaler 3,3-V-Ausgang
• Versorgungsspannung von 4 bis 28 V
• Typische Reichweite 5 bis 9 Meter
• Sehr geringer Stromverbrauch

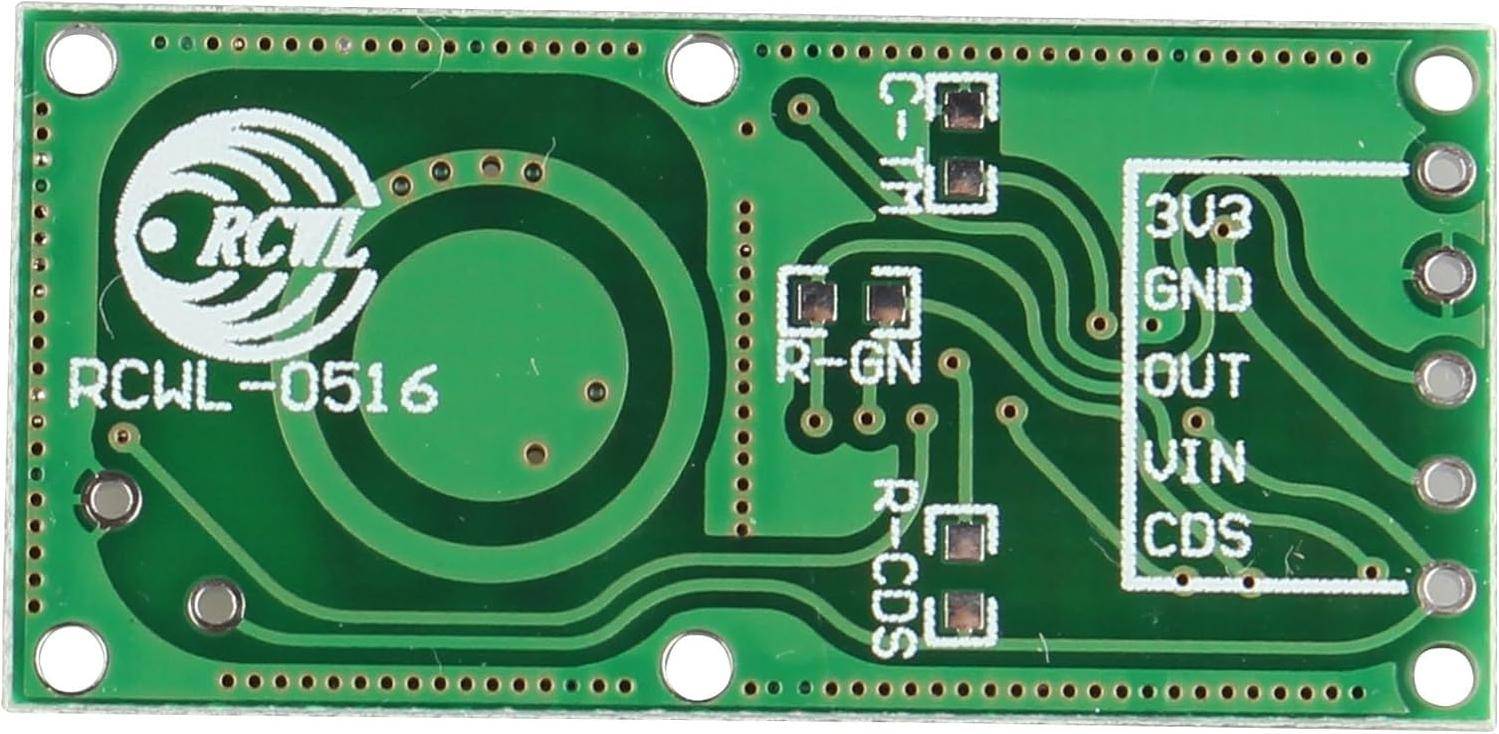

• Anschlüsse für Reichweiten-, Haltezeit- und LDR-Anpassung
• Geeignet für Arduino, ESP8266, ESP32, STM32 und Raspberry Pi
• Ideal für Alarmanlagen, Smart Home, Lichtsteuerungen und Automatisierung

• Modell: RCWL-0516
• Sensortechnologie: Doppler-Mikrowellenradar
• Betriebsfrequenz: ca. 3,18 GHz
• Betriebsspannung: 4–28 V DC
• Stromaufnahme: typ. 2,8 mA
• Erfassungsreichweite: ca. 5–9 m
• Ausgangssignal: Digital HIGH (3,3 V) / LOW (0 V)
• Ausgangsstrom: bis 100 mA
• Haltezeit: ca. 2 Sekunden (anpassbar)
• 3,3-V-Ausgang vorhanden (max. 100 mA)
• Betriebstemperatur: -20 °C bis +80 °C
• Abmessungen: ca. 36 × 17 × 3 mm

• Der Sensor erkennt Bewegungen, jedoch keine stehenden Objekte.
• Metallflächen schirmen das Radarsignal weitgehend ab.
• Die tatsächliche Reichweite hängt von Einbaulage und Umgebung ab.
• Für beste Ergebnisse sollte sich kein Metall direkt vor der Antennenfläche befinden.

• 1x RCWL-0516 Mikrowellen-Radar Bewegungsmelder

Stichwörter

Doppler-Radar, Modul, Mikrowellen, Entfernungsmessung, Bewegungserkennung
