BerryBase PAM8406 digitaler Stereo-Audioverstärker, Class D/AB, 5W+5W, 3,5mm, 2,5-5,5V

Beschreibung

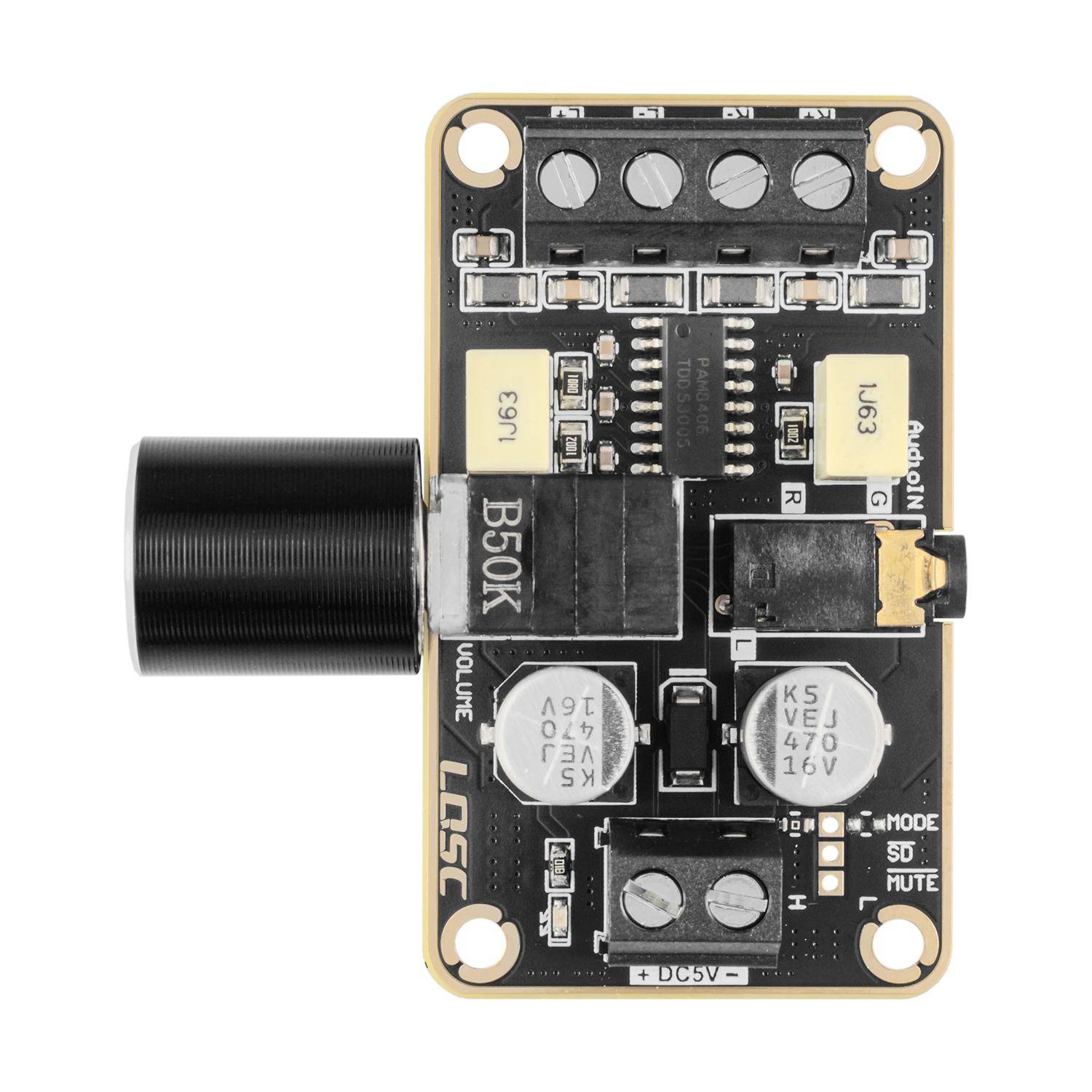

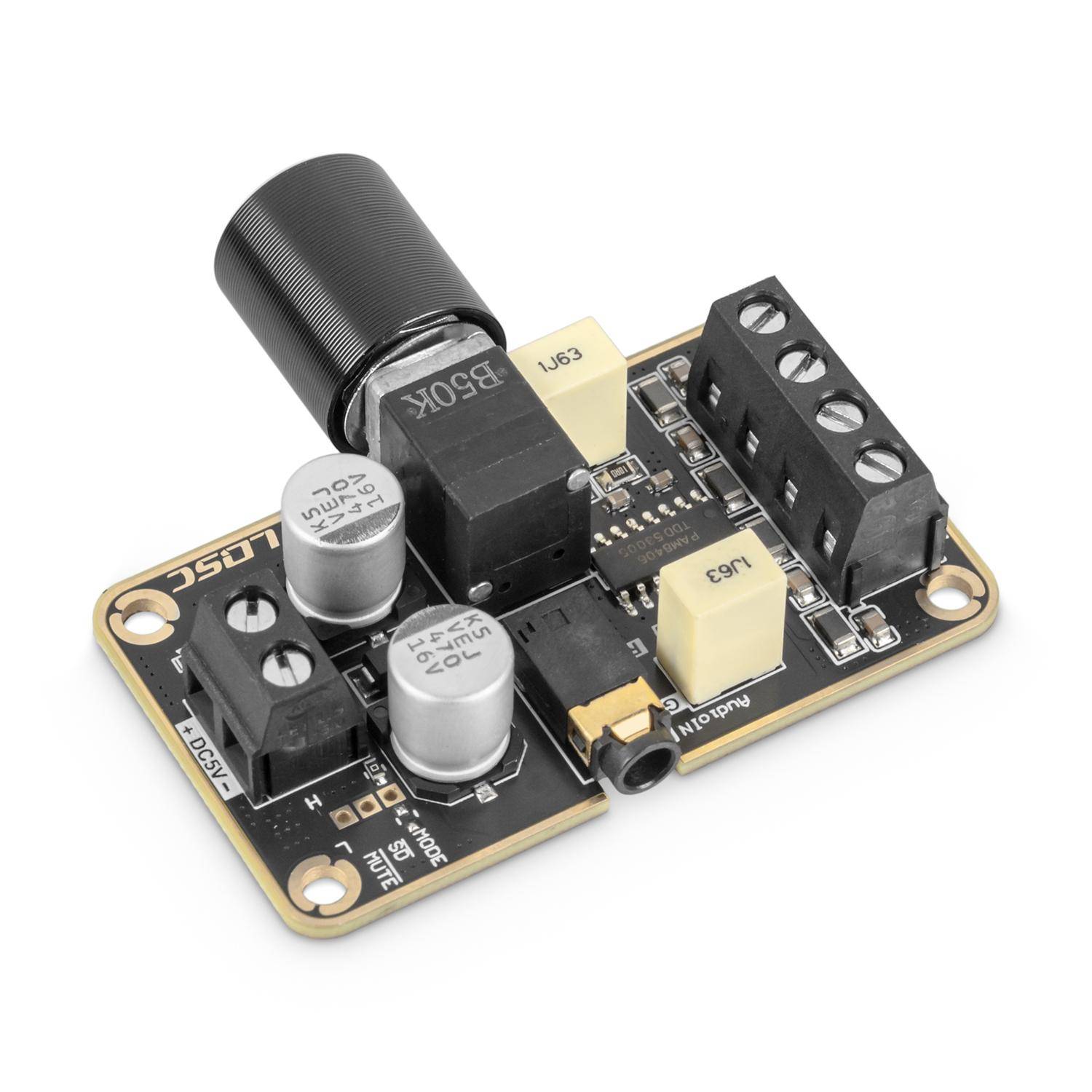

Das PAM8406 Digital Amplifier Board ist ein Stereo-Audioverstärkermodul mit einer Ausgangsleistung von 5W+5W bei einer Versorgungsspannung von DC 5V. Das Modul basiert auf dem PAM8406 Audioverstärker-IC, welches zwischen Class-D- und Class-AB-Betrieb umschaltbar ist. Es verfügt über einen 3.5mm Audioeingang mit vergoldetem Anschluss, integrierte Audio- und Filterkondensatoren sowie Anschlussklemmen für linken und rechten Lautsprecherausgang. Die Stromversorgung erfolgt über einen DC-Eingang mit 5V. Zusätzlich sind Steuerpins für MODE, SD und MUTE vorhanden. Ein integrierter Drehpotentiometer mit Schaltfunktion ermöglicht die Einstellung der Lautstärke direkt am Modul.

Das Modul ist kompakt aufgebaut und besitzt Abmessungen von ca. 55.12 mm x 32.26 mm. Es unterstützt den Betrieb mit Lautsprecherimpedanzen von 2 Ohm bis 8 Ohm. Die Ausgangsleistung beträgt bei 5V Versorgungsspannung bis zu 5W pro Kanal bei 2 Ohm Last (bei 10% THD), 3W bei 4 Ohm und 1.8W bei 8 Ohm. Das Modul arbeitet mit einer Effizienz von bis zu 90 % im Class-D Modus.

Der PAM8406 Verstärker arbeitet intern mit einer differenziellen Ausgangsstruktur und ermöglicht im Class-D Betrieb eine filterlose Ansteuerung von Lautsprechern ohne zusätzliche Tiefpassfilter oder DC-Blockkondensatoren. Dadurch reduziert sich der Bauteilaufwand und der Platzbedarf auf der Leiterplatte. Das Modul verfügt über integrierte Schutzfunktionen wie Kurzschlussschutz mit automatischer Wiederherstellung sowie Übertemperaturschutz mit Abschaltung bei ca. 150 °C. Zusätzlich ist eine Unterspannungserkennung integriert, die den Betrieb unterhalb von ca. 2.0V deaktiviert.

Die typische Gesamtverzerrung (THD+N) liegt im normalen Betriebsbereich bei etwa 0.1 % bis 0.15 % und steigt bei maximaler Ausgangsleistung auf bis zu 10 %, da dieser Wert als Referenzpunkt für die Leistungsangabe verwendet wird. Das Signal-Rausch-Verhältnis beträgt etwa 90 dB. Die interne Schaltfrequenz im Class-D Betrieb liegt bei ca. 250 kHz. Der Ruhestrom beträgt typischerweise etwa 10 mA bei 5V ohne Last.

Das Modul dient zur Verstärkung von Audiosignalen für Lautsprecher in kompakten elektronischen Anwendungen. Es kann in tragbaren Geräten, Multimedia-Lautsprechern, DIY-Projekten, Computeraudio-Systemen oder eingebetteten Anwendungen eingesetzt werden. Die Umschaltung zwischen Class-D und Class-AB ermöglicht unterschiedliche Betriebsarten hinsichtlich Effizienz und Signalverhalten. Die Mute- und Shutdown-Funktion erlauben eine Steuerung des Ausgangszustands ohne Trennung der Versorgungsspannung.

Das Verstärkermodul verarbeitet analoge Audiosignale über den 3.5mm Eingang und verstärkt diese für den direkten Betrieb von Lautsprechern. Die Lautstärke wird über das integrierte Potentiometer geregelt. Durch die kompakte Bauweise kann das Modul in Anwendungen mit begrenztem Platz eingesetzt werden. Die Schutzmechanismen sorgen für einen stabilen Betrieb unter verschiedenen Bedingungen.

Merkmale im Überblick

• Stereo Audioverstärker mit PAM8406 IC
• Ausgangsleistung bis 5W + 5W (bei 2 Ohm, 10% THD)
• Versorgungsspannung DC 5V (empfohlen 2.5V – 5.5V)
• 3.5mm Audioeingang
• Externer Lautstärkeregler mit Schaltfunktion
• Umschaltbar zwischen Class D und Class AB

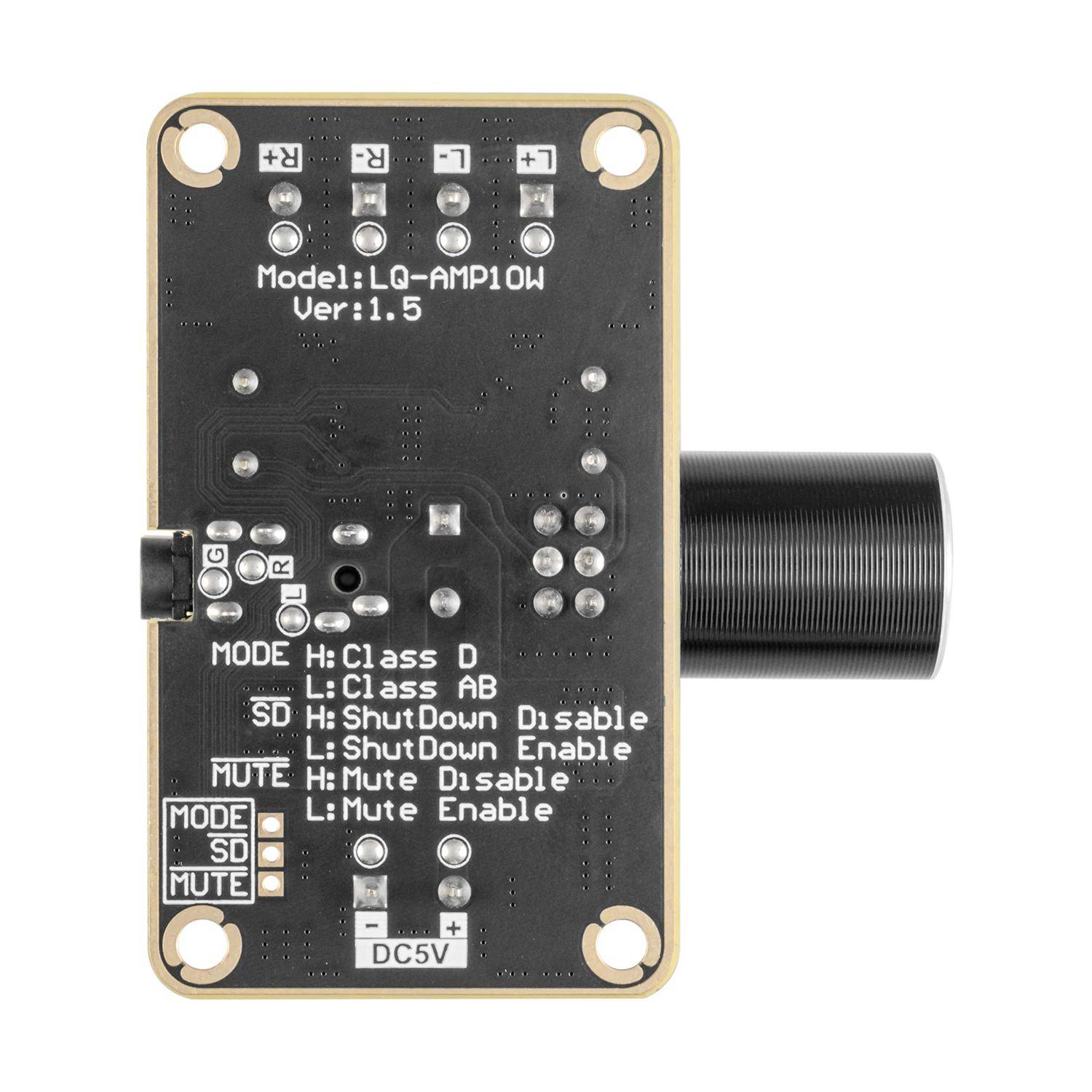

• Mute-, Shutdown- und Mode-Steuerung
• Filterloser Betrieb im Class-D Modus möglich
• Unterstützt Lautsprecher von 2 Ohm bis 8 Ohm
• Effizienz bis zu 90 %
• Typische THD+N: ca. 0.1 % – 0.15 %
• Signal-Rausch-Verhältnis: ca. 90 dB
• Schaltfrequenz: ca. 250 kHz
• Ruhestrom: ca. 10 mA (ohne Last)
• Schutzfunktionen: Kurzschluss, Übertemperatur, Unterspannung
• Kompakte Baugröße (ca. 55.12 mm x 32.26 mm)

• Lautsprecher mit 2 Ohm, 4 Ohm und 8 Ohm Impedanz
• Audioquellen mit 3.5mm Ausgang
• 5V DC Stromquellen (z. B. USB, Netzteile, Powerbanks)
• DIY Elektronikprojekte, Multimedia-Systeme, Embedded Anwendungen

• Modell: PAM8406 Amplifier Board
• Verstärker-IC: PAM8406
• Versorgungsspannung: 2.5V - 5.5V
• Maximale Eingangsspannung: 6.0V
• Ausgangsleistung:
  • 5W @ 2Ω (10% THD, 5V)
  • 4W @ 2Ω (1% THD, 5V)
  • 3.14W @ 4Ω (10% THD, 5V)
  • 2.55W @ 4Ω (1% THD, 5V)
  • 1.8W @ 8Ω (10% THD, 5V)
  • 1.6W @ 8Ω (1% THD, 5V)
• Verstärkertyp: Class D / Class AB
• Eingang: analog (Single-ended, intern differenziell)
• Effizienz: bis zu 90 % (Class D)
• THD+N: typ. 0.1 % – 0.15 %
• SNR: ca. 90 dB
• PSRR: ca. -65 dB bis -70 dB
• Übersprechen: ca. -95 dB
• Ausgangsrauschen: ca. 100 µV
• Schaltfrequenz: ca. 250 kHz
• Ruhestrom: ca. 10 mA @ 5V
• Shutdown-Strom: < 1 µA
• Mute-Strom: ca. 2.4 mA
• Betriebstemperatur: -40 °C bis +85 °C
• Junction-Temperatur: bis +125 °C
• Übertemperaturschutz: ca. 150 °C Abschaltung
• Unterspannungsschutz: Abschaltung bei ca. 2.0V
• Abmessungen: ca. 55.12 mm x 32.26 mm

• Package: SOP-16 / SOP-16(EP)

• 1x PAM8406 Digital Amplifier Board
