Radxa Taco Carrier Board für Raspberry Pi CM5 NAS Router Dual LAN 5x SATA M.2 NVMe

Beschreibung

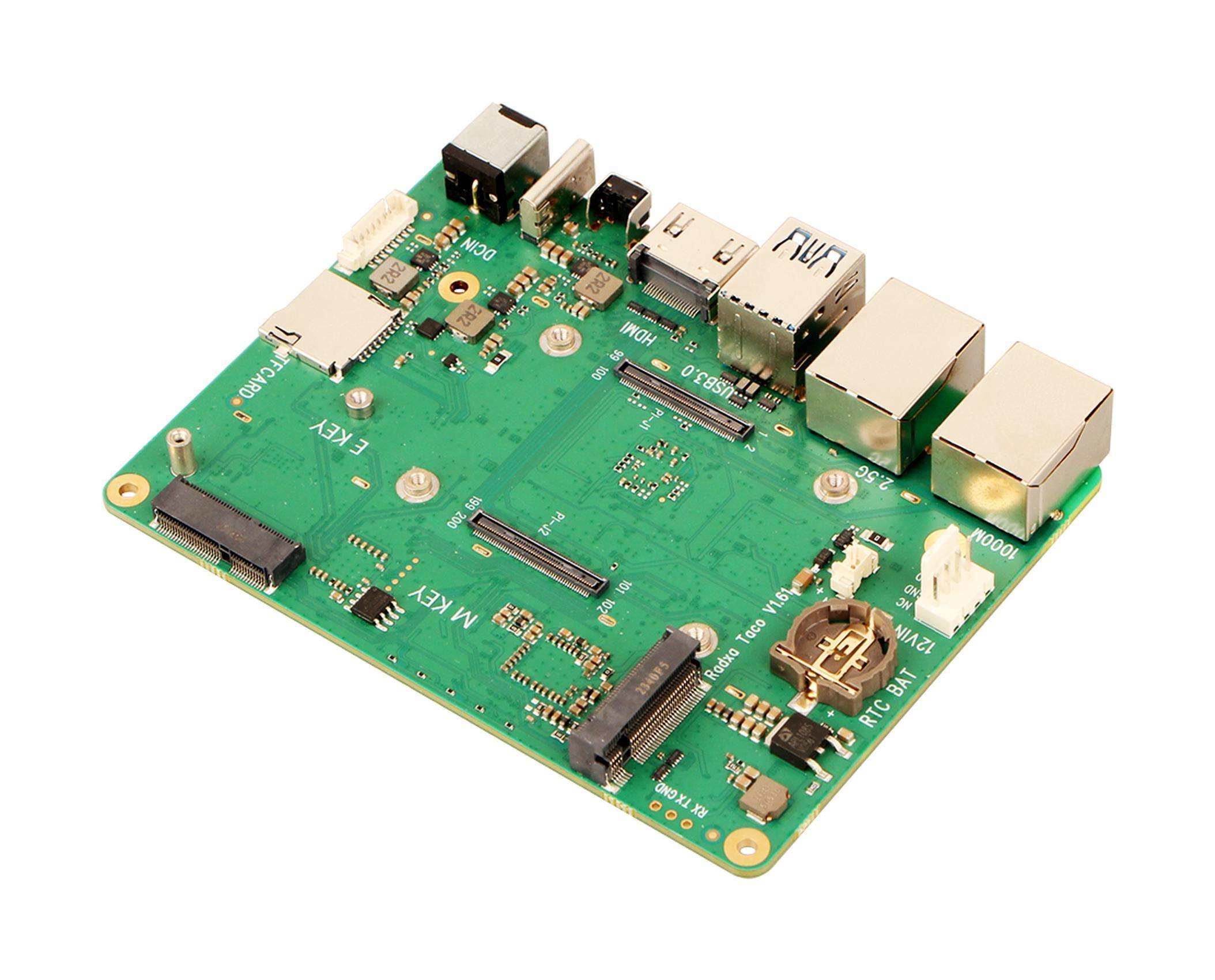

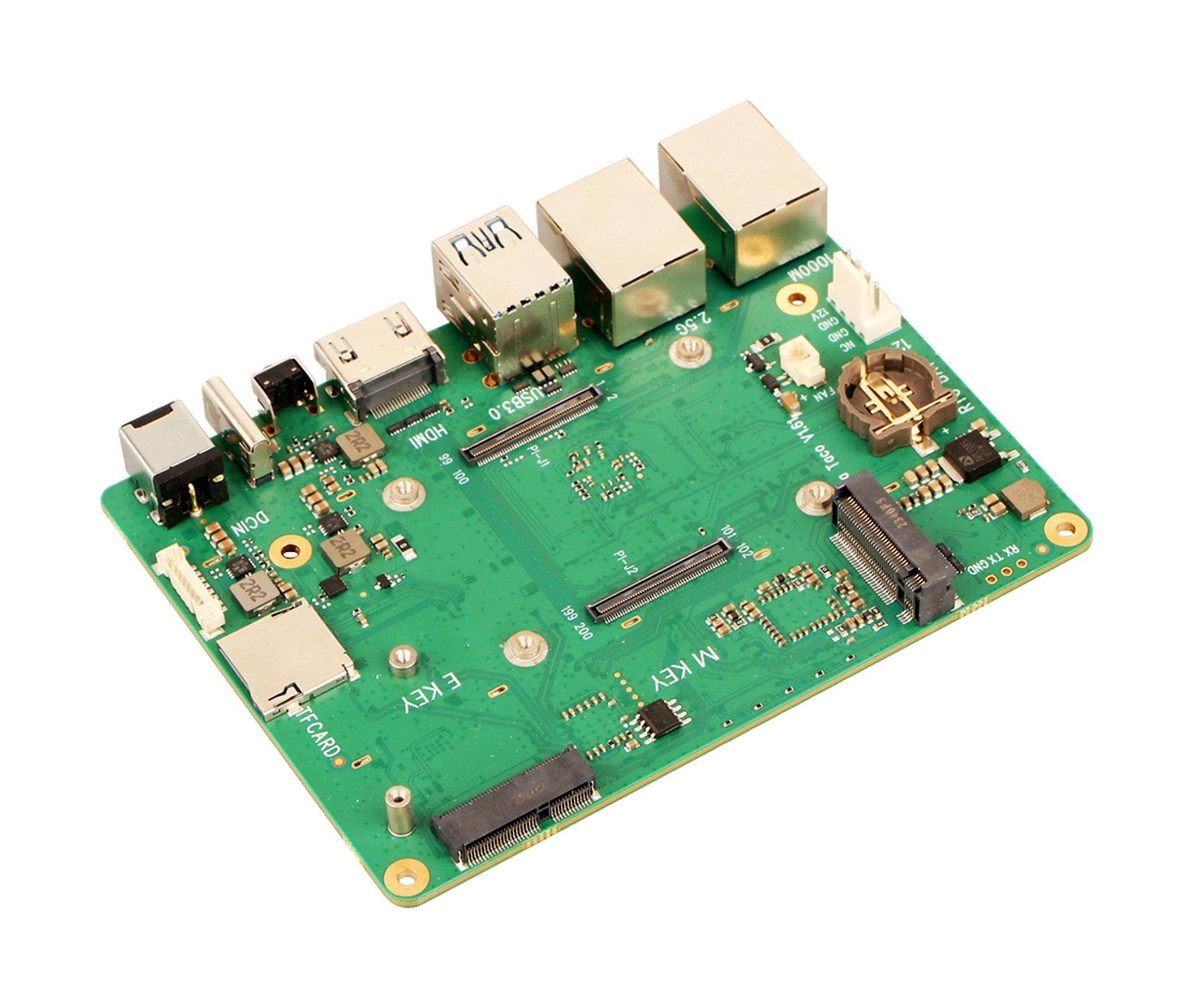

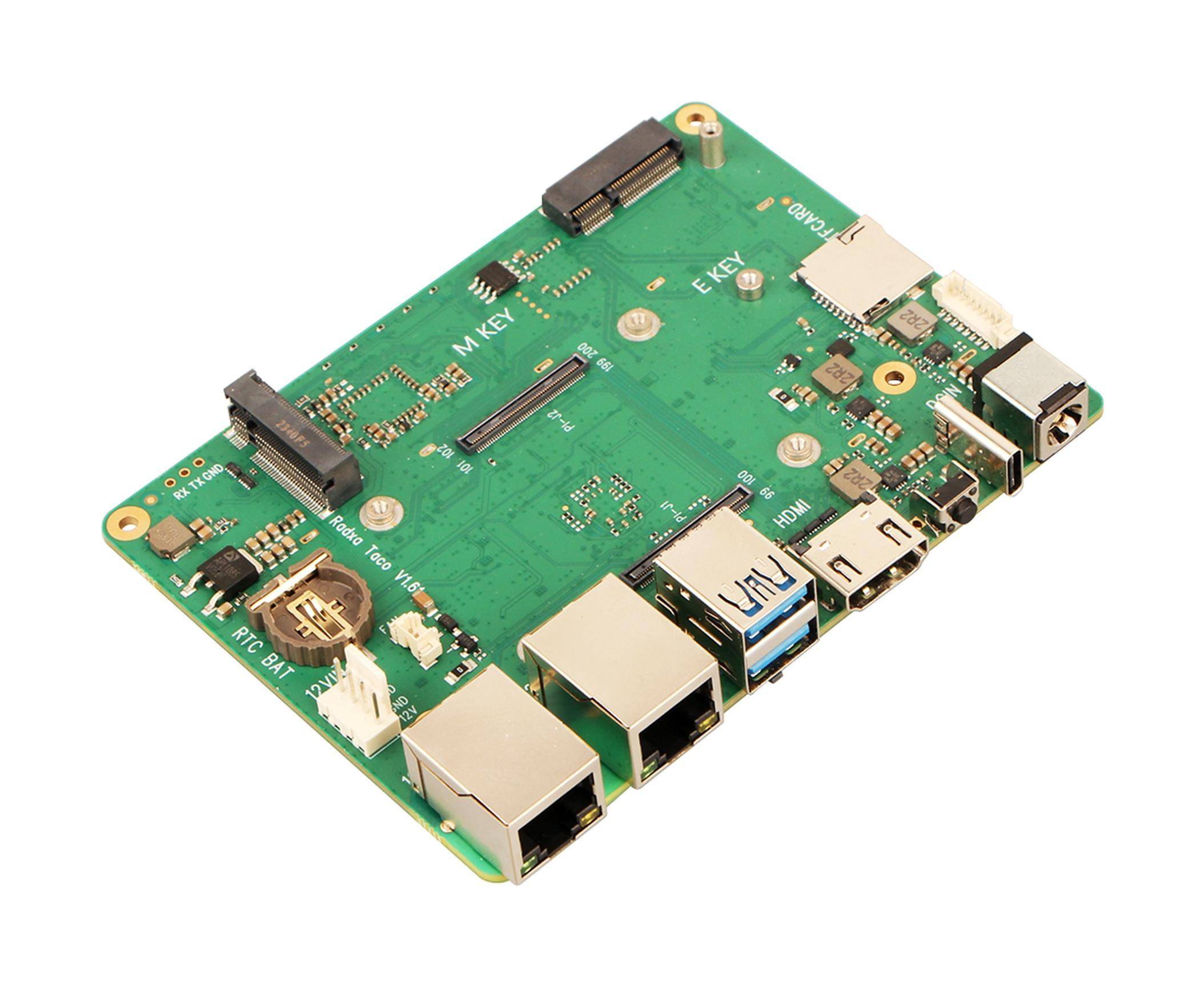

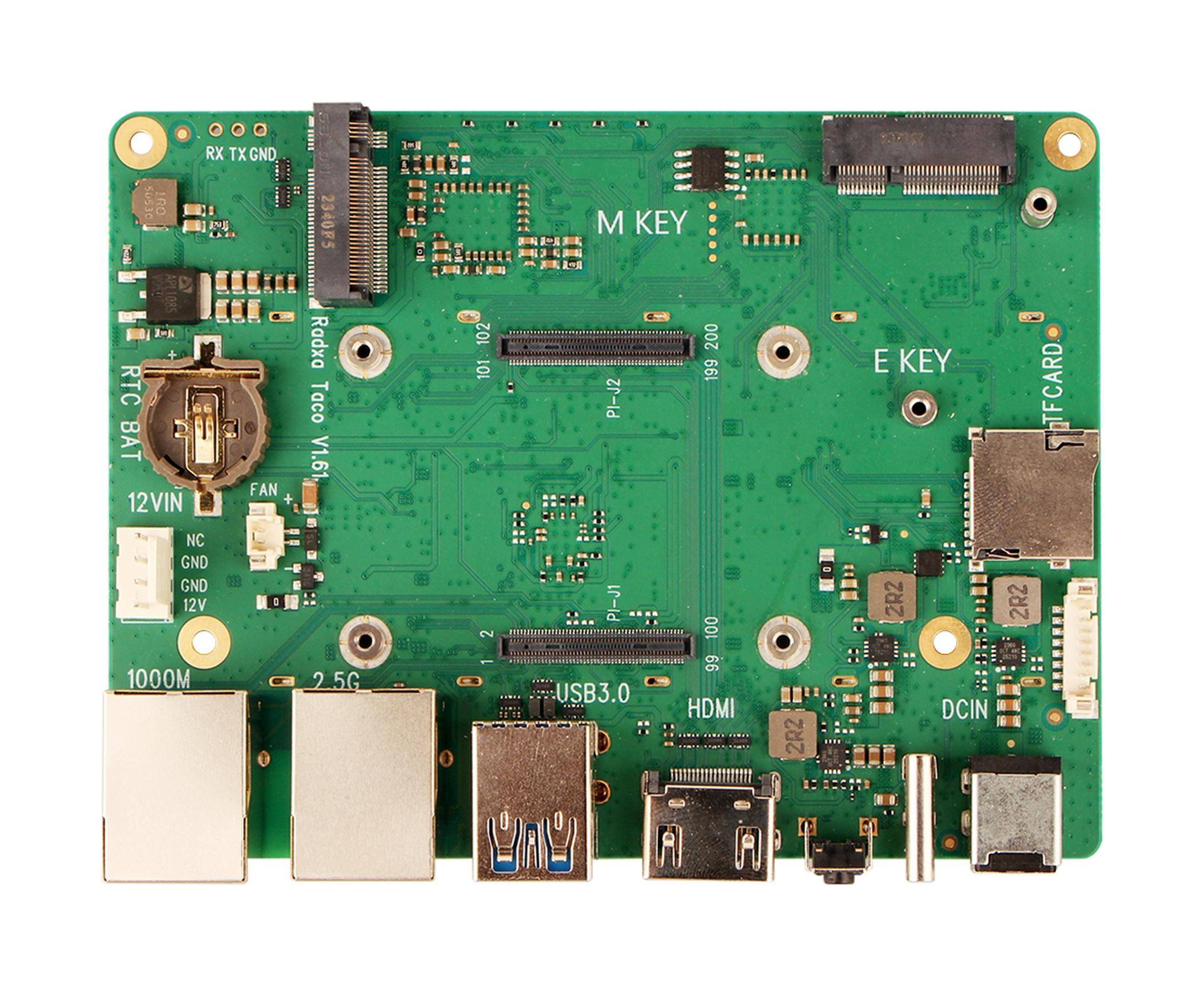

Das Radxa TACO ist ein hochintegriertes Carrier Board für das Raspberry Pi Compute Module 5 (CM5) und wurde speziell für Anwendungen mit hohen Anforderungen an Speicher, Netzwerk und Zuverlässigkeit entwickelt. Dank zahlreicher Schnittstellen eignet sich das Board hervorragend für NAS-Systeme, Router, Home-Server, Edge-Computing, Industrieanwendungen und lokale KI-Projekte.

Das Board kombiniert fünf native SATA-Anschlüsse, einen M.2 M-Key 2280 Steckplatz für NVMe-SSDs sowie Dual-Ethernet mit Gigabit- und 2,5-Gigabit-LAN. Zusätzlich stehen USB 3.2 Gen1, HDMI 2.0, GPIO, RTC, PWM-Lüfteranschluss sowie ein M.2 E-Key-Steckplatz für WLAN- oder Bluetooth-Module zur Verfügung. Die Stromversorgung erfolgt komfortabel über einen 12-V-Hohlstecker oder alternativ über einen 12-V-Anschluss auf der Platine.

Durch die vollständige Kompatibilität zum Raspberry Pi Compute Module 5 lassen sich leistungsfähige ARM-basierte Server, Datenspeicher, Netzwerkgeräte oder Automatisierungssysteme mit geringem Energieverbrauch realisieren.

Eigenschaften

• Carrier Board für Raspberry Pi Compute Module 5 (CM5)
• 5× SATA-Anschlüsse für Massenspeicher
• M.2 M-Key 2280 für NVMe-SSD
• M.2 E-Key 2230 für WLAN- oder Bluetooth-Module
• Dual-Ethernet mit 1 Gbit/s und 2,5 Gbit/s
• 2× USB 3.2 Gen1 Type-A
• USB Type-C zum Flashen des Betriebssystems
• HDMI 2.0 Videoausgang
• PWM-Lüfteranschluss und RTC-Batteriehalter
• GPIO-, I²C- und PWM-Erweiterung
• Power- und SATA-Status-LEDs
• Ideal für NAS, Router, Homelab, Edge Computing und lokale KI-Anwendungen

• Kompatibilität: Raspberry Pi Compute Module 5 (CM5)
• Board-Abmessungen: 114 × 85 mm
• Massenspeicher:
  • 5× SATA
  • 1× M.2 M-Key 2280 (NVMe)
  • 1× microSD-Kartensteckplatz
• Netzwerk:
  • 1× Gigabit Ethernet
  • 1× 2,5 Gigabit Ethernet
  • 1× M.2 E-Key 2230
• USB:
  • 2× USB 3.2 Gen1 Type-A
  • 1× USB Type-C (nur Flash-Modus)
• Videoausgang: HDMI 2.0
• Stromversorgung: 12 V DC Hohlstecker oder 12 V Anschlussleiste
• Kühlung: PWM-Lüfteranschluss
• RTC: Batteriehalter für Echtzeituhr (benötigt CR1220 Batterie)
• GPIO: 8-poliger Header (GPIO, I²C, PWM)
• Statusanzeigen: Power-LED und 5 SATA-Status-LEDs

• Zum Betrieb wird ein Raspberry Pi Compute Module 5 (CM5) benötigt.
• NVMe-SSD, WLAN-Modul, SATA-Laufwerke und RTC-Batterie gehören nicht zum Lieferumfang.
• Die USB-Type-C-Buchse dient ausschließlich zum Flashen des Systems.
• Für den Betrieb mehrerer Festplatten wird ein ausreichend dimensioniertes 12-V-Netzteil empfohlen.

• Radxa TACO Dokumentation
• Technische Spezifikationen
• Downloads & Dokumentation
• Radxa GitHub

• 1x Radxa TACO Carrier Board
• 1x Kühlkörper mit Lüfter
• 3x Acrylplatten
• 1x Wärmeleitpad
• 4x Silikonfüße
• 4x M2.5 Abstandshalter
• Montagematerial
