Uni-T UPO1104 Digital-Oszilloskop 100 2 kSa/s 56 Mpts 8 Bit 1St.
Produktbeschreibung
Überblick
Fast Acquire Phosphor™: Nutzt die originale Ultra Phosphor Display-Technologie für verbesserte Signalvisualisierung.
Hardware-Echtzeitaufzeichnung: Speichert bis zu 120.000 Frames für detaillierte Signalverfolgung.
56Mpts lange Speichertiefe: Ermöglicht langfristige Wellenformaufzeichnung ohne Verzerrung bei hohen Abtastraten.
36 Parameter-Messungen: Unterstützt schnelle Parameter- und Statistikmessungen, inklusive Bildschirmmessung, Cursor-Auswahl und Schwellenwert-Einstellungen.
Hohe Erfassungsrate: 150.000 wfms/s im Normalmodus, bis zu 500.000 wfms/s im Fast-Acquire-Modus durch innovative digitale Parallelverarbeitung.
Navigationsfunktion: Bietet Zeit-, Marker- und Segmentnavigation zur schnellen Wellenformlokalisierung und unterstützt automatisches Scrollen mit einstellbaren Geschwindigkeiten.
DVM-Funktion: Integriertes digitales Voltmeter mit Überlimit-Alarm.
Cursor-Messung: Unterstützt gleichzeitige Messung auf CH1, CH2, CH3, CH4, MATH, REF, inklusiv
Beschreibung

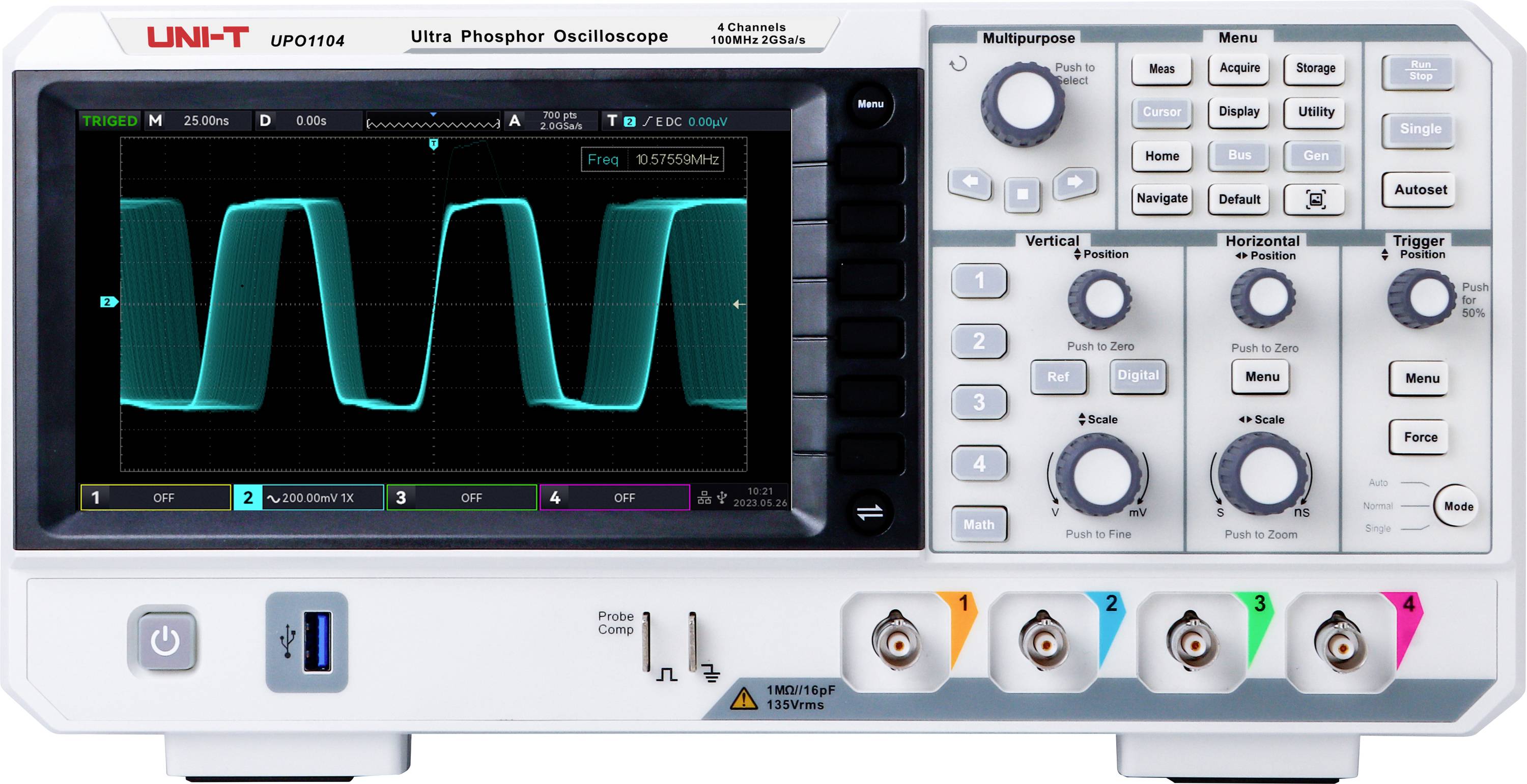

Das UPO1104 Digital-Oszilloskop nutzt die Ultra Phosphor 2.0-Technologie. Es bietet eine Bandbreite von 100 MHz, eine Echtzeit-Abtastrate von bis zu 2 GSa/s und ist mit 4 Kanälen ausgestattet. Zudem unterstützt es ein unabhängiges DVM-Modul, verfügt über umfangreiche Trigger- und Bus-Dekodierungsfunktionen sowie eine vollständige speicherbasierte Hardware-Echtzeitdekodierung. Das Oszilloskop eignet sich für Embedded-System-Design, Messtechnik, Unterhaltungselektronik, Automobil-elektronik, Feldwartung und Bildung sowie viele weitere Anwendungen.
Eigenschaften
Bandbreite: 100 MHz
Kanäle: 4 Analog
Echtzeit-Abtastrate: 2 GSa/S
Anstiegszeit: unter 3,5 ns
Speichertiefe: 56 Mpts
Wellenform-Erfassungsrate: 500.000 Wfms/s
Eingangsimpedanz: (1 MOhm ± 2 %) || (16 pF ± 2 pF)
Anzeige: 7-Zoll-TFT-LCD
Hinweise
Weitere Modelle
- UPO1054: 50 MHz Bandbreite, 4 analoge Kanäle, 2 GSa/s Abtastrate, bis zu 56 Mpts Speichertiefe, Wellenformerfassungsrate von 500.000 wfms/s.

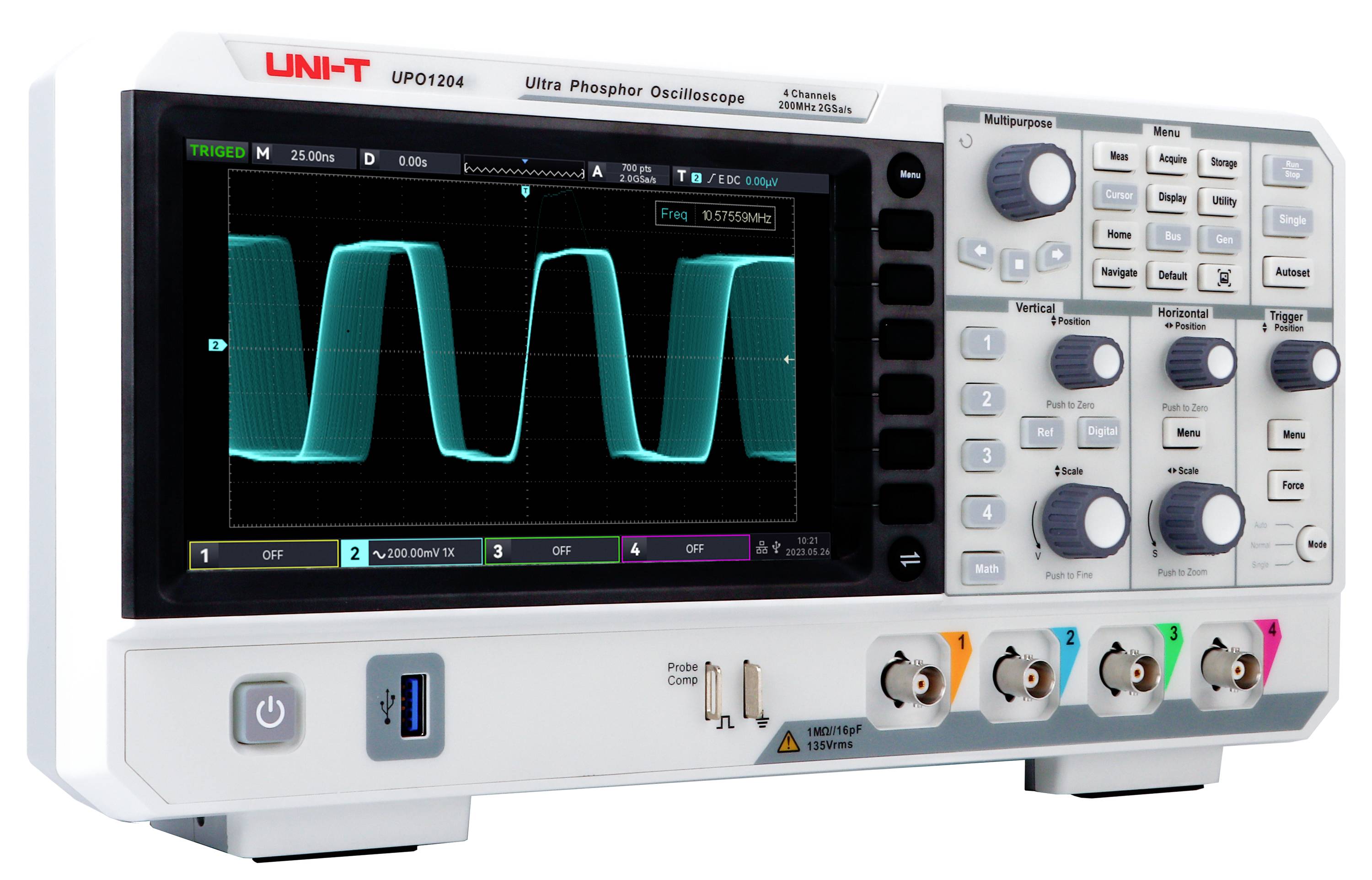

- UPO1204: 200 MHz Bandbreite, 4 analoge Kanäle, 2 GSa/s Abtastrate, bis zu 56 Mpts Speichertiefe, Wellenformerfassungsrate von 500.000 wfms/s.
Lieferumfang
- UPO1104 (100 MHz, 4 Kanäle) x 1
- Netzkabel x 1
- USB-Kabel x 1
- Passive Tastköpfe UT-P04(100 MHz) x4
