Beschreibung
Capsule v1.1 ist eine überarbeitete Version der Capsule-Serie. Die zentrale Änderung ist der Wechsel vom Stamp-S3 zum Stamp-S3A als Hauptcontroller, wodurch die Hardwareleistung und die Nutzung weiter optimiert wurden. Das Gerät vereint Sensorerfassung, Stromversorgung, Datenspeicherung und Steuerung in einem kompakten Gehäuse. Für die Bewegungserfassung steht eine BMI270 IMU mit 6 Achsen zur Verfügung, die Bewegungsabläufe und Lageinformationen erfasst. Ein integriertes SPM1423-Mikrofon ermöglicht Audioaufzeichnungen, Spracherkennung und Sprachaktivierung. Zusätzlich ist ein Infrarotsensor für Fernsteuerungsfunktionen integriert. Die Stromversorgung erfolgt über einen eingebauten 250mAh Akku, zusätzlich werden externe Akkus unterstützt. Ein microSD-Kartensteckplatz ermöglicht die Erweiterung des Speichers für Datenaufzeichnungen und Mediendateien. Das RTC8563 Echtzeituhrmodul stellt Uhrzeit- und Datumsinformationen bereit und unterstützt zeitgesteuertes Aufwachen für energieeffiziente Anwendungen. Ein integrierter Summer dient zur akustischen Statusausgabe. Über eine Proto-Pinleiste können weitere Sensoren und Erweiterungsmodule angeschlossen werden. Vier integrierte Magnete sowie zwei M3-Befestigungsbohrungen ermöglichen sowohl magnetische als auch verschraubte Montageoptionen.
Dieses Produkt eignet sich für IoT-Anwendungen, Embedded-Entwicklung, Umweltdatenerfassung, intelligente Endgeräte zur Datensammlung sowie weitere Entwicklungs- und Automatisierungsprojekte.
Kompakte Entwicklungsplattform
Das M5Stack Capsule Kit v1.1 mit M5StampS3A ist ein kompaktes Entwicklungsmodul für Datenerfassung, Steuerung und drahtlose Anwendungen. Sensorik, Energieversorgung, Datenspeicherung und Recheneinheit sind in einem Gehäuse integriert.
Sensorik und Datenerfassung
Die integrierte BMI270 IMU erfasst Beschleunigungs- und Bewegungsdaten für Lagebestimmung und Bewegungsverfolgung. Das MEMS-Mikrofon unterstützt Audioaufzeichnung, Sprachbefehle und Sprachaktivierung. Der Infrarotsensor ermöglicht die Kommunikation mit Fernbedienungen und kompatiblen Geräten.
Energieverwaltung und Speicher
Der eingebaute Akku ermöglicht mobilen Betrieb. Durch die Echtzeituhr können zeitgesteuerte Aufgaben ausgeführt und energiesparende Betriebsarten genutzt werden. Der microSD-Kartensteckplatz erweitert den verfügbaren Speicher für Messwerte, Protokolle oder Audiodaten.
Montage und Erweiterung

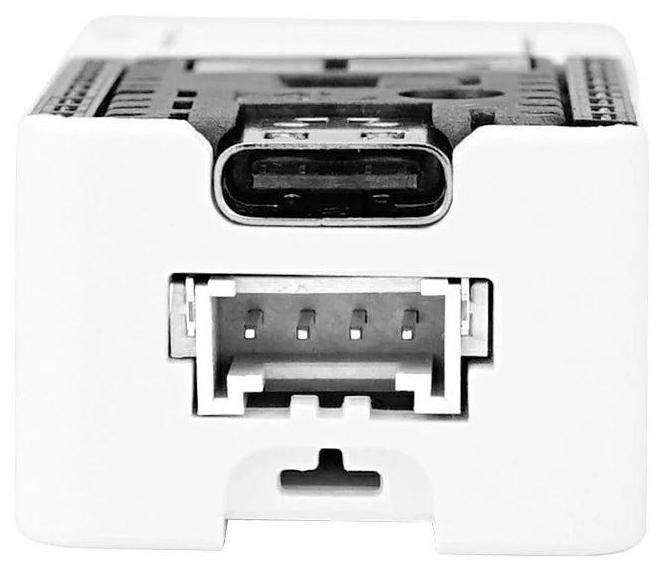

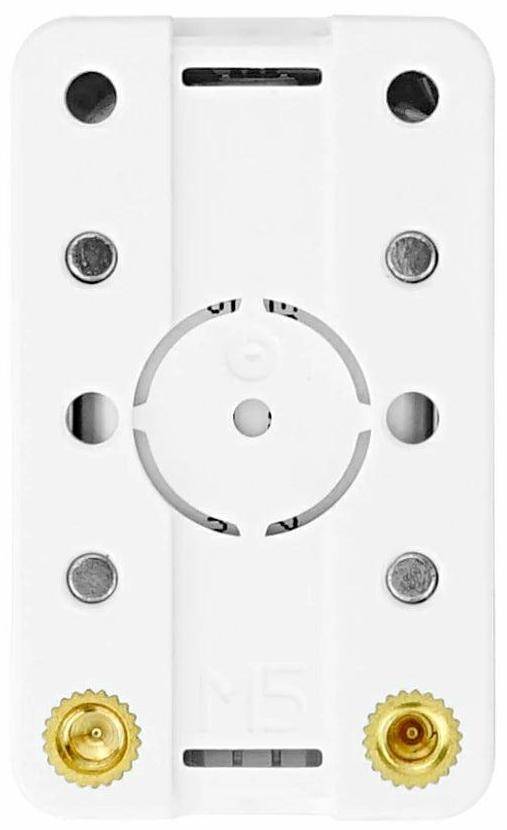

Vier integrierte Magnete erlauben eine werkzeuglose Befestigung an metallischen Oberflächen. Zusätzlich stehen zwei M3-Befestigungspunkte für eine feste Montage zur Verfügung. Über die Proto-Pinleiste können weitere Sensoren, Aktoren oder Erweiterungsplatinen angeschlossen werden.
Die Plattform eignet sich für Bewegungsanalyse, Lageerkennung, Audioanwendungen, IoT-Systeme, Datenlogger, Fernsteuerungslösungen, Smart-Home-Projekte, Umweltsensorik und Embedded-Systementwicklung. Die Unterstützung von UiFlow2, Arduino IDE, ESP-IDF und PlatformIO ermöglicht die Entwicklung mit unterschiedlichen Softwareumgebungen.
Merkmale im Überblick
- Stamp-S3A basiertes Entwicklungsmodul
- Integrierter Summer zur Statusausgabe
- BMI270 6-Achsen-IMU zur Bewegungs- und Lageerfassung
- MEMS-Mikrofon für Audioaufzeichnung und Sprachfunktionen
- Infrarotsensor für Fernsteuerungsanwendungen
- microSD-Kartensteckplatz zur Speichererweiterung
- Echtzeituhr mit zeitgesteuertem Aufwachen
- Unterstützung externer Akkus
- Vier integrierte Magnete zur Befestigung
- Zwei M3-Befestigungsbohrungen

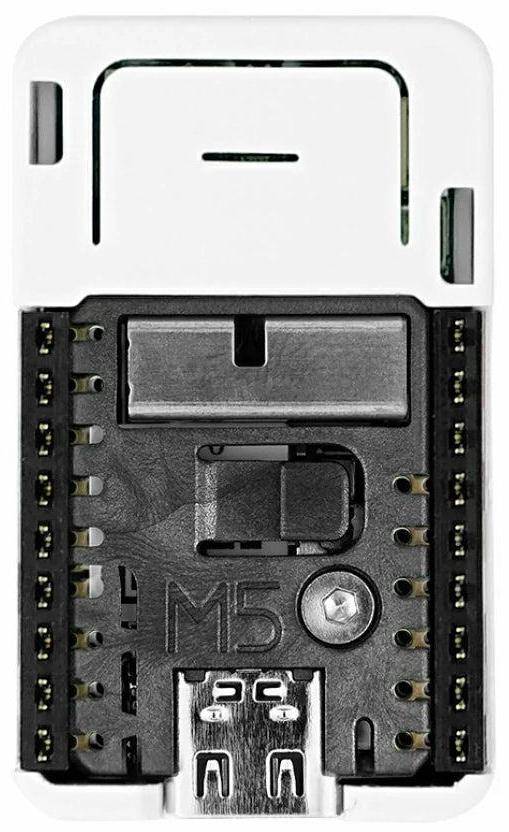

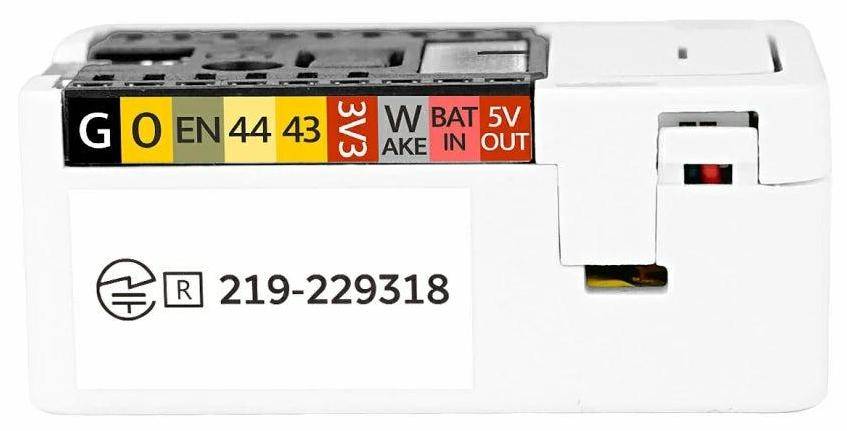

- Proto-Pinleiste für Erweiterungen
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
- SoC: ESP32-S3FN8
- Flash-Speicher: 8 MB
- 6-Achsen-Lagesensor: BMI270
- MEMS-Mikrofon: SPM1423
- Echtzeituhr: BM8563
- Akkukapazität: 250 mAh
- Infrarot-Reichweite bei 180°: 330 cm (direkte Sichtlinie)
- Infrarot-Reichweite bei 90°: 48 cm
- Infrarot-Reichweite bei 45°: 134 cm
- Schlafstrom: DC 4,2 V bei 35 µA
- Betriebsstrom: DC 4,2 V bei 144 mA
- Abmessungen: 40,0 × 24,0 × 16,2 mm
- Gewicht: 18,7 g
- microSD-Kartensteckplatz
- Proto-Pinleisten-Erweiterungsanschluss
- 1 x Capsule v1.1 mit M5StampS3A
- Herstellerdokumentation
