Matismart BPM1000 Smart Energy Sensor – Zigbee 3.0 Energiemessmodul für die Unterverteilung 3-Phase
Produktbeschreibung
Beschreibung
Matismart BPM Smart Energy Sensor – Zigbee 3.0 Energiemessmodul für die Unterverteilung
Stromverbrauch messen, wo er entsteht: direkt im Sicherungskasten. Der Matismart BPM ist ein kompakter Energiesensor, der neben dem Leitungsschutzschalter platziert wird und Spannung, Strom, Leistung und Energieverbrauch einzelner Stromkreise oder der kompletten Einspeisung erfasst. Der zu messende Leiter wird einfach durch die Messöffnung geführt – ganz ohne Auftrennen des Stromkreises über eine Klemme im Lastpfad. Dank Standard Zigbee 3.0 funkt der Sensor komplett lokal und ohne Cloud direkt an Ihr Smart-Home-System – ideal für Home Assistant (Zigbee2MQTT oder ZHA).
Ob Wärmepumpe, Wallbox, Heizstab, Waschmaschine oder die gesamte Hauseinspeisung: Mit dem Matismart BPM sehen Sie live, was welcher Stromkreis verbraucht – und behalten Ihre Energiekosten im Griff.
Ihre Vorteile auf einen Blick
- Echtes Zigbee 3.0 mit Standard-Clustern – keine Cloud, kein Herstellerkonto, keine App-Pflicht
- Direkt kompatibel mit Home Assistant über Zigbee2MQTT oder ZHA
- Bis 63 A je Messöffnung – geeignet für einzelne Stromkreise bis hin zur Hauseinspeisung
- Präzise Messung von Spannung, Strom, Leistung und Energie (Genauigkeit 1 %)
- Bidirektional – erkennt die Energieflussrichtung, perfekt für PV-Anlagen (Bezug/Einspeisung)
- Platzsparende Montage direkt am Leitungsschutzschalter, Leiter einfach durchführen
- Minimaler Eigenverbrauch von nur ca. 0,5–0,7 W
- Status-LED mit eindeutigen Blinkcodes für Pairing, Verbindung und Fehlerdiagnose
Typische Einsatzgebiete
- Energiedashboard in Home Assistant – Verbrauch pro Stromkreis statt nur Gesamtzähler
- PV-Überschussüberwachung: Bezug und Einspeisung an der Hauseinspeisung erfassen
- Überwachung von Großverbrauchern: Wärmepumpe, Wallbox, Heizstab, Durchlauferhitzer, Sauna
- Verbrauchsanalyse in Werkstatt, Büro oder vermieteten Einheiten
- Automationen auf Basis realer Leistungswerte (z. B. „Waschmaschine fertig“-Benachrichtigung)

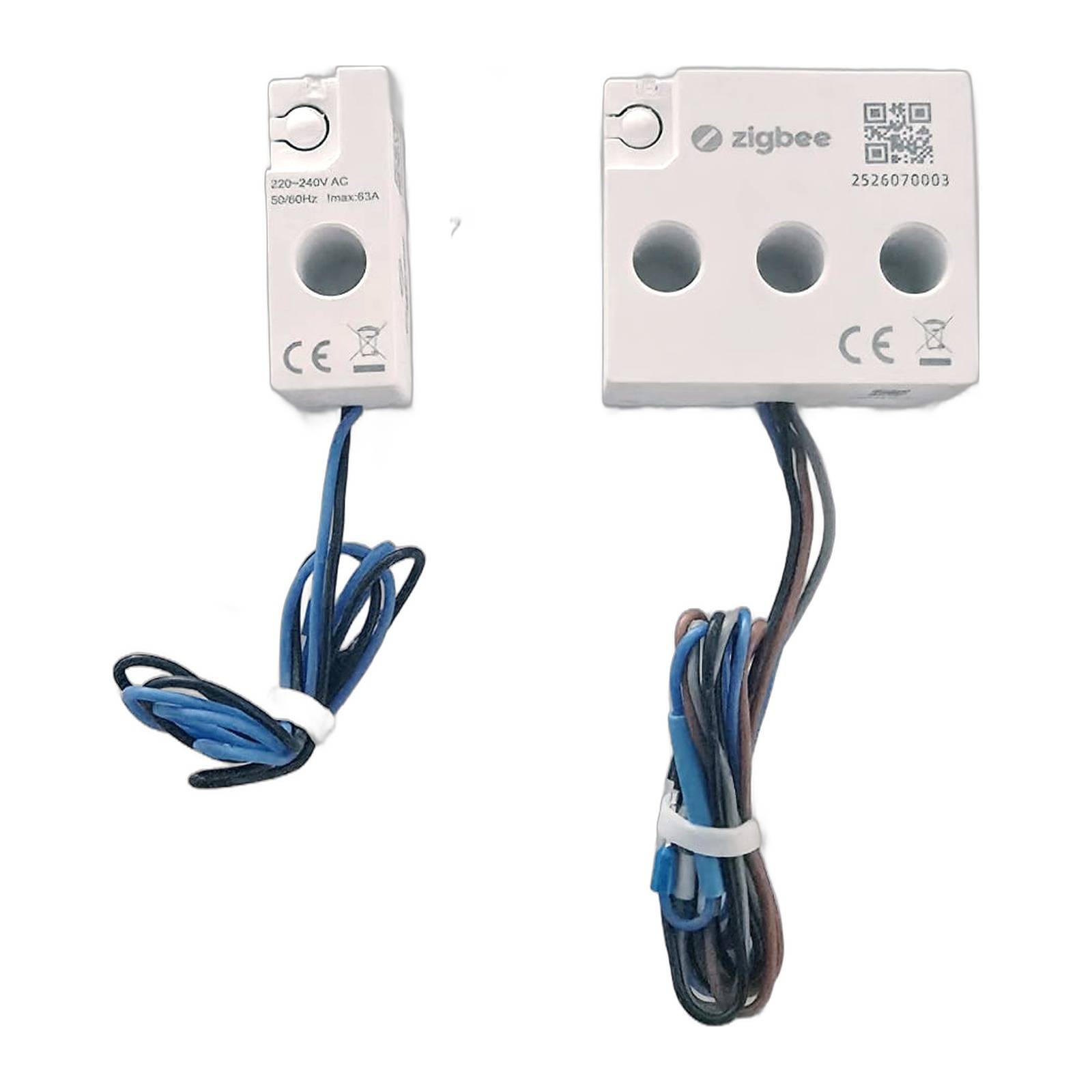

Zwei Ausführungen – für jeden Anwendungsfall
| Ausführung | Messöffnungen | Typischer Einsatz |
|---|---|---|

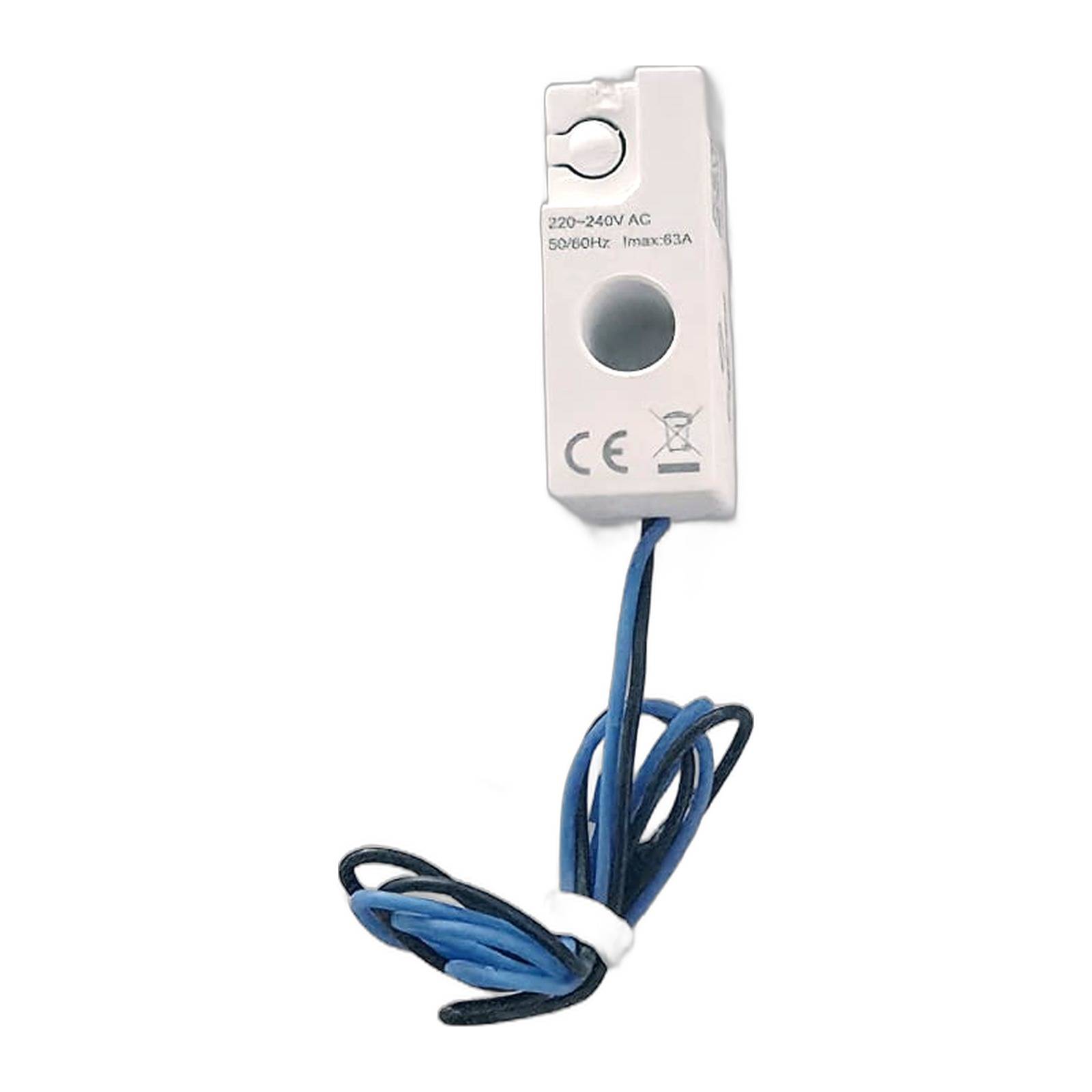

| Matismart BPM 1-phasig (1P+N) | 1 × bis 63 A | Einzelne Endstromkreise: Wallbox 1-ph., Waschmaschine, Heizstab, Licht- und Steckdosenkreise |
| Matismart BPM 3-phasig (3P+N) | 3 × bis 63 A (L1/L2/L3) | Hauseinspeisung, Wärmepumpe, Wallbox 11/22 kW, Drehstromverbraucher |
Technische Daten
| Bemessungsspannung | 1-phasig: 220–240 V AC, 50/60 Hz · 3-phasig: 3N~ 220–240/380–415 V AC, 50/60 Hz |
| Maximaler Strom | 63 A je Messöffnung |
| Messgenauigkeit | Energie Klasse 1 (±1 %) nach IEC 61557-12, Spannung Klasse 0,5, Strom Klasse 1 |
| Eigenverbrauch | ca. 0,5 W (1-phasig) bzw. 0,7 W (3-phasig) |
| Funkstandard | Zigbee 3.0 (2405–2480 MHz, max. 22,5 dBm EIRP) |
| Überspannungskategorie | III |
| Bemessungs-Isolationsspannung | 250 V |
| Stoßspannungsfestigkeit | 4 kV |
| Schutzart | IP20 (Montage im Verteilerschrank) |
| Abmessungen 1-phasig | 46,4 × 53,0 × 21,3 mm (B×H×T) |
| Betriebstemperatur | −25 °C bis +70 °C (1-phasig) bzw. +60 °C (3-phasig) |
| Zertifizierung | CE, Richtlinie 2014/53/EU (RED) |
Lieferumfang
- 1 × Matismart BPM Smart Energy Sensor (Ausführung gemäß Auswahl)
- Vormontierte Messleitungen (N + Außenleiter)
- Deutsche Montage- und Bedienungsanleitung (PDF-Download)
Wichtiger Hinweis: Der Anschluss erfolgt in der elektrischen Verteilung und darf ausschließlich durch eine Elektrofachkraft unter Beachtung der geltenden Vorschriften durchgeführt werden. Vor allen Arbeiten die Anlage freischalten und Spannungsfreiheit feststellen.
Häufig gestellte Fragen (FAQ)
Brauche ich eine Cloud oder eine Hersteller-App?
Nein. Der Matismart BPM nutzt standardkonforme Zigbee-3.0-Cluster und arbeitet vollständig lokal. Sie benötigen lediglich einen Zigbee-Koordinator (z. B. USB-Stick an Home Assistant mit Zigbee2MQTT oder ZHA) oder ein Zigbee-Gateway, das Standard-Geräte unterstützt.
Funktioniert der Sensor mit Home Assistant?
Ja. Über Zigbee2MQTT oder ZHA wird der Sensor eingebunden und liefert Spannung, Strom, Leistung und Energie als Entitäten. Die Energiewerte (kWh) lassen sich direkt im Home-Assistant-Energiedashboard verwenden.
Muss der Stromkreis für die Montage aufgetrennt werden?
Der zu messende Außenleiter wird durch die Messöffnung des Sensors geführt (interner Stromwandler). Zusätzlich werden die vormontierten Messleitungen für den Spannungsabgriff angeschlossen. Der Umbau ist für eine Elektrofachkraft in wenigen Minuten erledigt.
Kann ich auch die Einspeisung meiner PV-Anlage messen?
Ja. Der Sensor erfasst die Energieflussrichtung: Energie in Pfeilrichtung wird als Bezug gezählt, Energie entgegen der Pfeilrichtung als Einspeisung. Damit eignet er sich sowohl für die Hauseinspeisung als auch für den PV-Abgang.
Welche Ausführung brauche ich – 1-phasig oder 3-phasig?
Für einzelne Wechselstromkreise (z. B. Waschmaschine, Heizstab, 1-phasige Wallbox) genügt die 1-phasige Ausführung. Für die Hauseinspeisung, Wärmepumpen, 11/22-kW-Wallboxen und andere Drehstromverbraucher wählen Sie die 3-phasige Ausführung – sie misst alle drei Außenleiter mit einem Gerät.
Reicht die Funkreichweite aus dem Sicherungskasten heraus?
Zigbee ist ein Mesh-Funksystem: Jedes netzversorgte Zigbee-Gerät (z. B. Steckdose, Leuchtmittel) arbeitet als Repeater. Metallverteiler dämpfen das Signal – in der Praxis genügt meist ein Zigbee-Router im Raum des Verteilers, um eine stabile Verbindung zu gewährleisten.
Wie genau misst der Matismart BPM?
Die Energiemessung erfolgt in Klasse 1 (±1 %) nach IEC 61557-12 – für Verbrauchsanalyse, Automationen und Kostenübersicht mehr als ausreichend. Als geeichter Zähler für Abrechnungszwecke ist das Gerät nicht vorgesehen.
Darf ich den Sensor selbst einbauen?
Die Montage erfolgt im Verteilerschrank an Netzspannung und ist daher einer Elektrofachkraft vorbehalten. Die Einbindung ins Smart Home (Pairing, Dashboard) können Sie anschließend problemlos selbst vornehmen.
