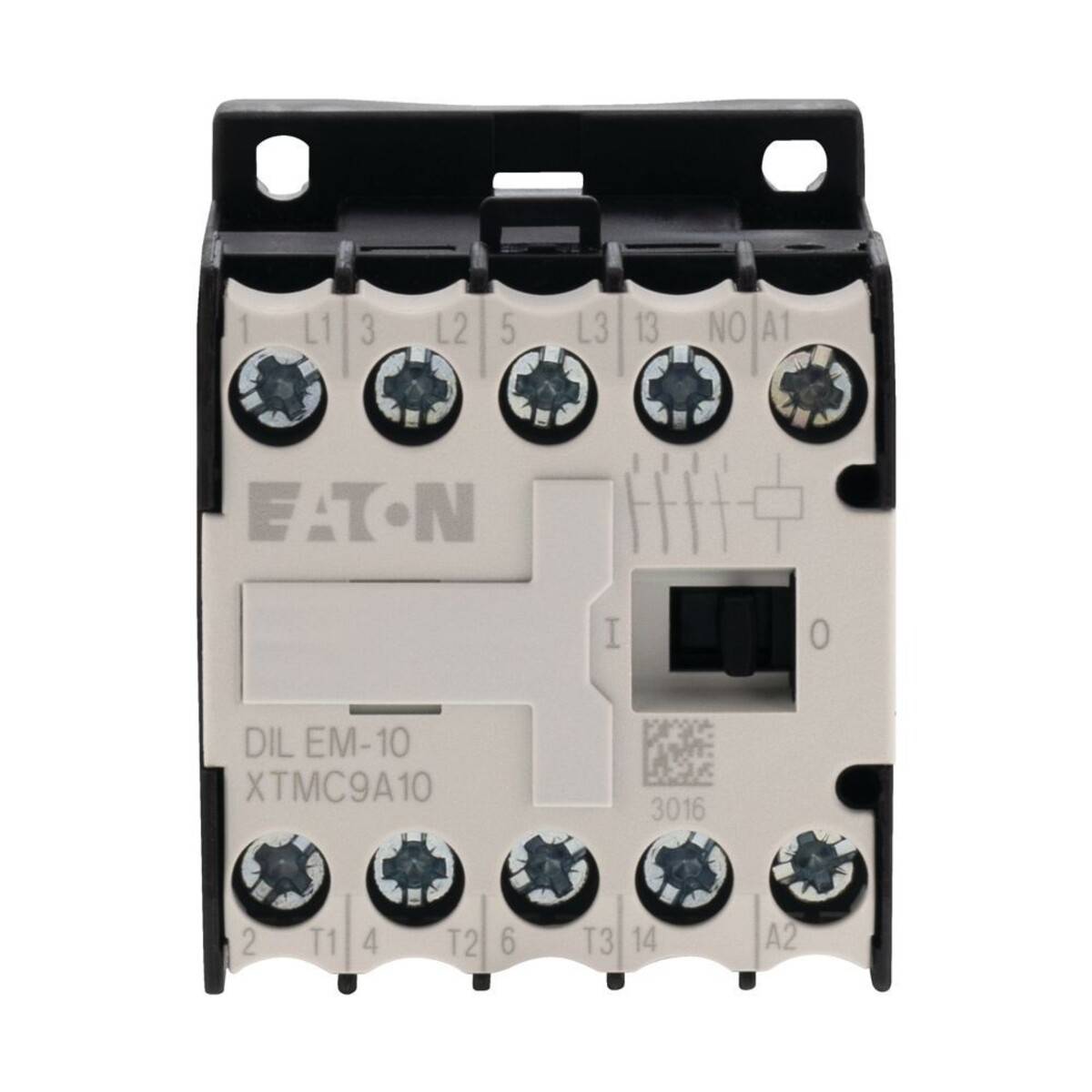

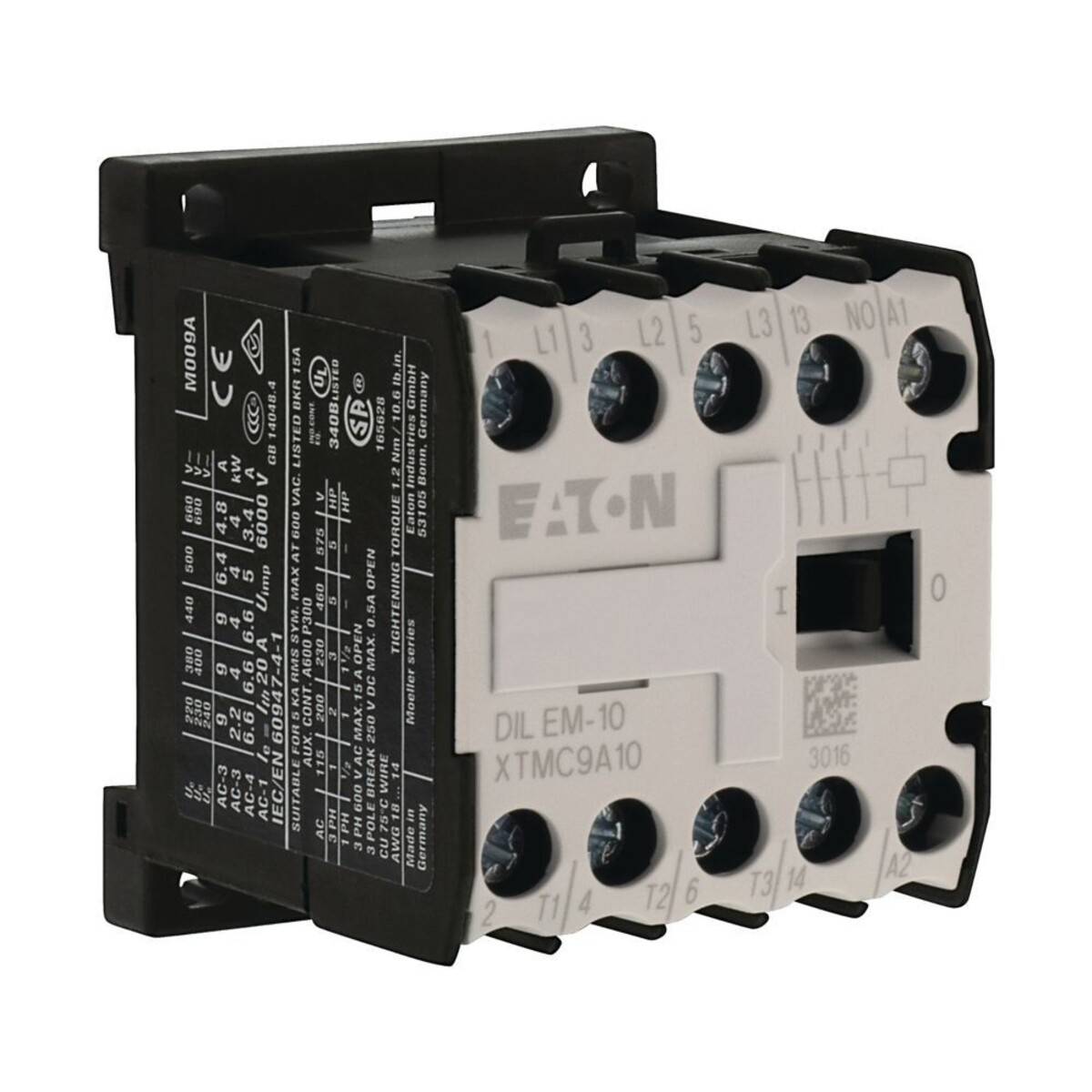

Eaton DILEM-10(24V50HZ) Leistungsschütz 3 Schließer 4 kW 1 St.
43,78 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Überblick
Leistungsschütz
Beschreibung
Eaton Leistungsschütz DILEM-10(24V50HZ)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Eaton
Bezeichnung:Leistungsschütz AC-3/400V:4kW 3p
Typ:DILEM-10(24V50HZ)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:0 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A
Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6,59999999 A
Bemessungsbetriebsleistung bei AC-4, 400 V:3 kW
Bemessungsbetriebsleistung NEMA:3,7 kW
Anzahl der Hilfskontakte als Schließer:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:58 mm
Tiefe:52 mm
Eaton Leistungsschütz DILEM-10(24V50HZ): weitere Details
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM, DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung EAN: 4015080100058
Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DILEM-10(24V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015080100058
Stichwörter
04015080100058, Eaton, 010005, DILEM-10(24V50HZ), Leistungsschütz zum Schalten von Wechselstrom, schütz, schuetz, leistungsschütz
Sonstige Hinweise
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
