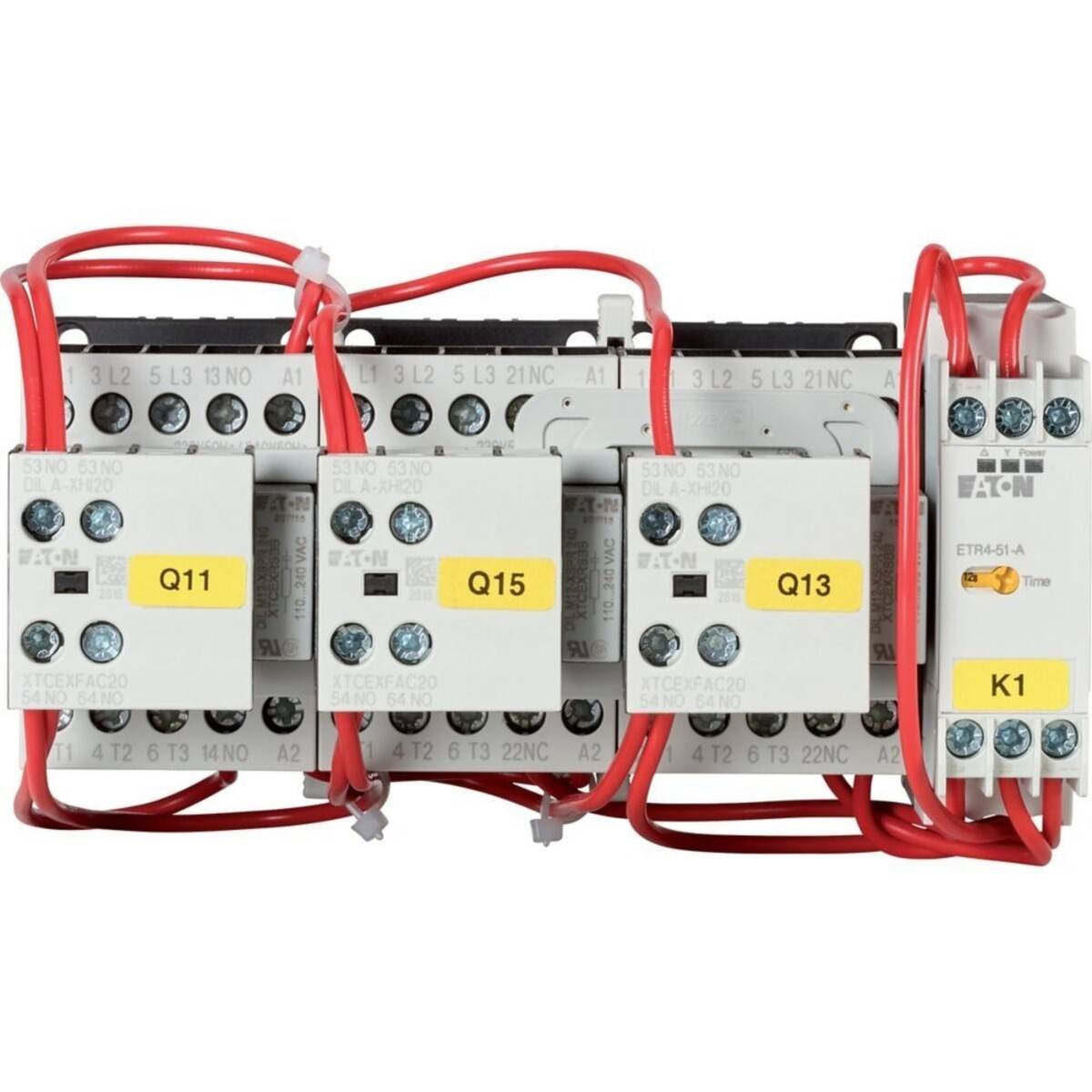

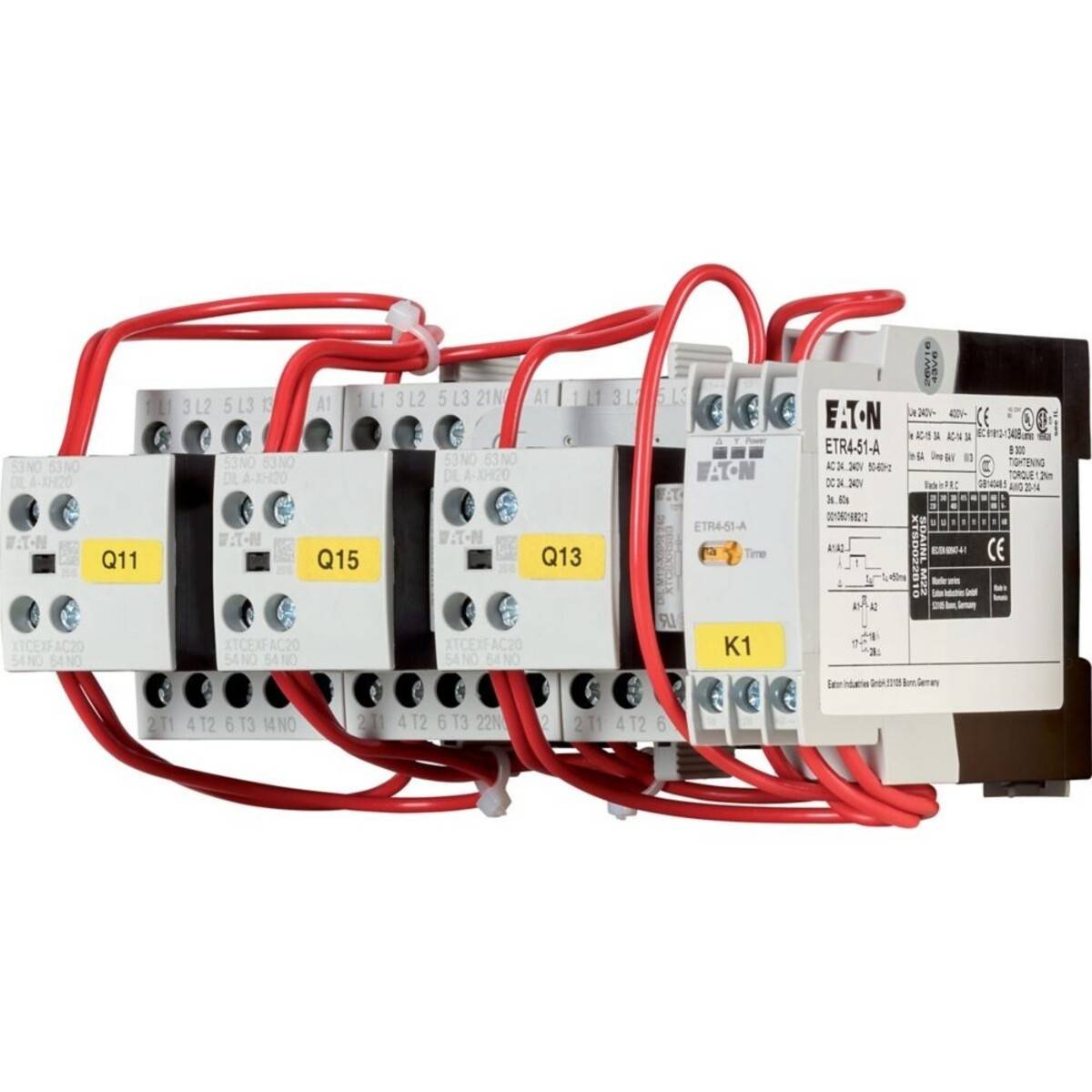

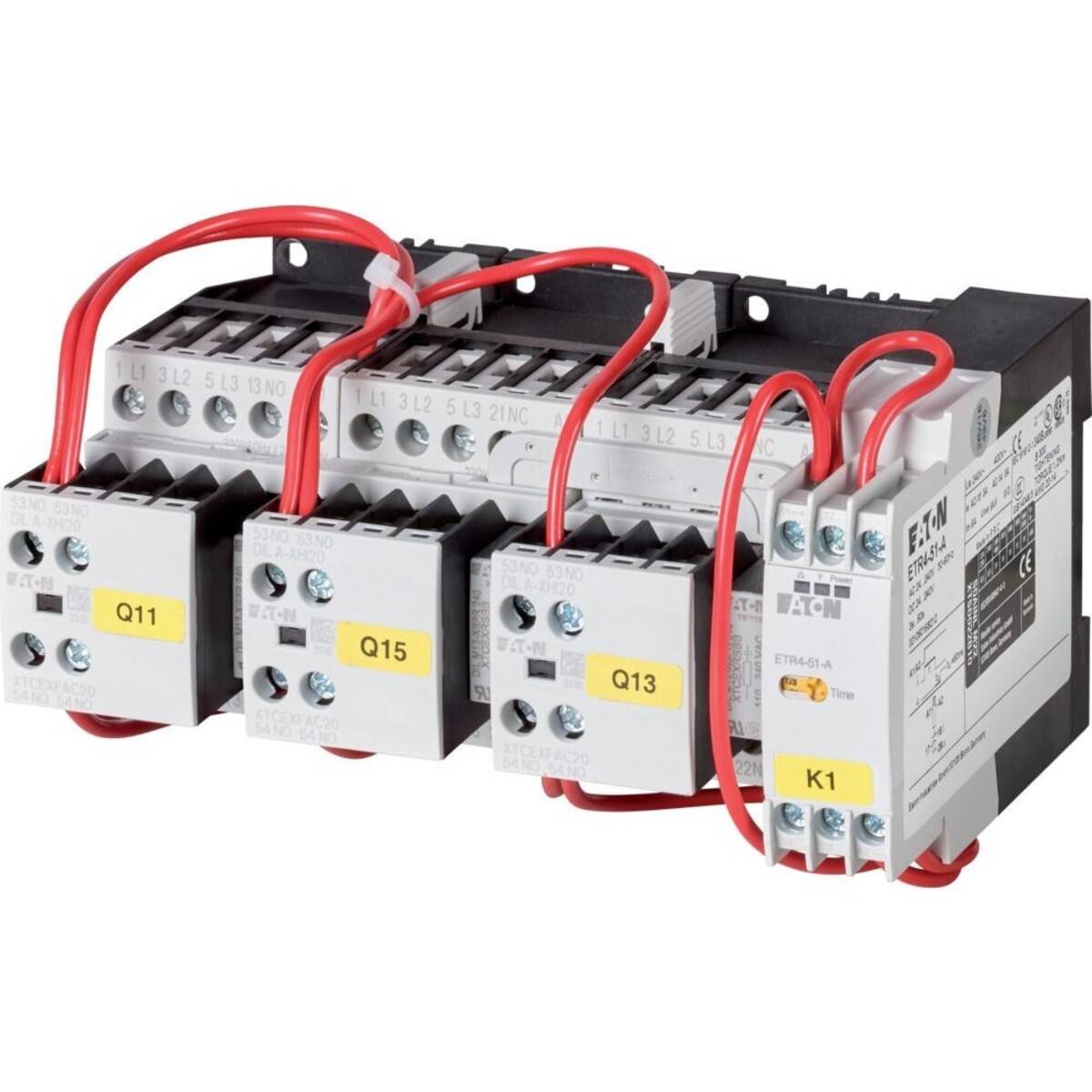

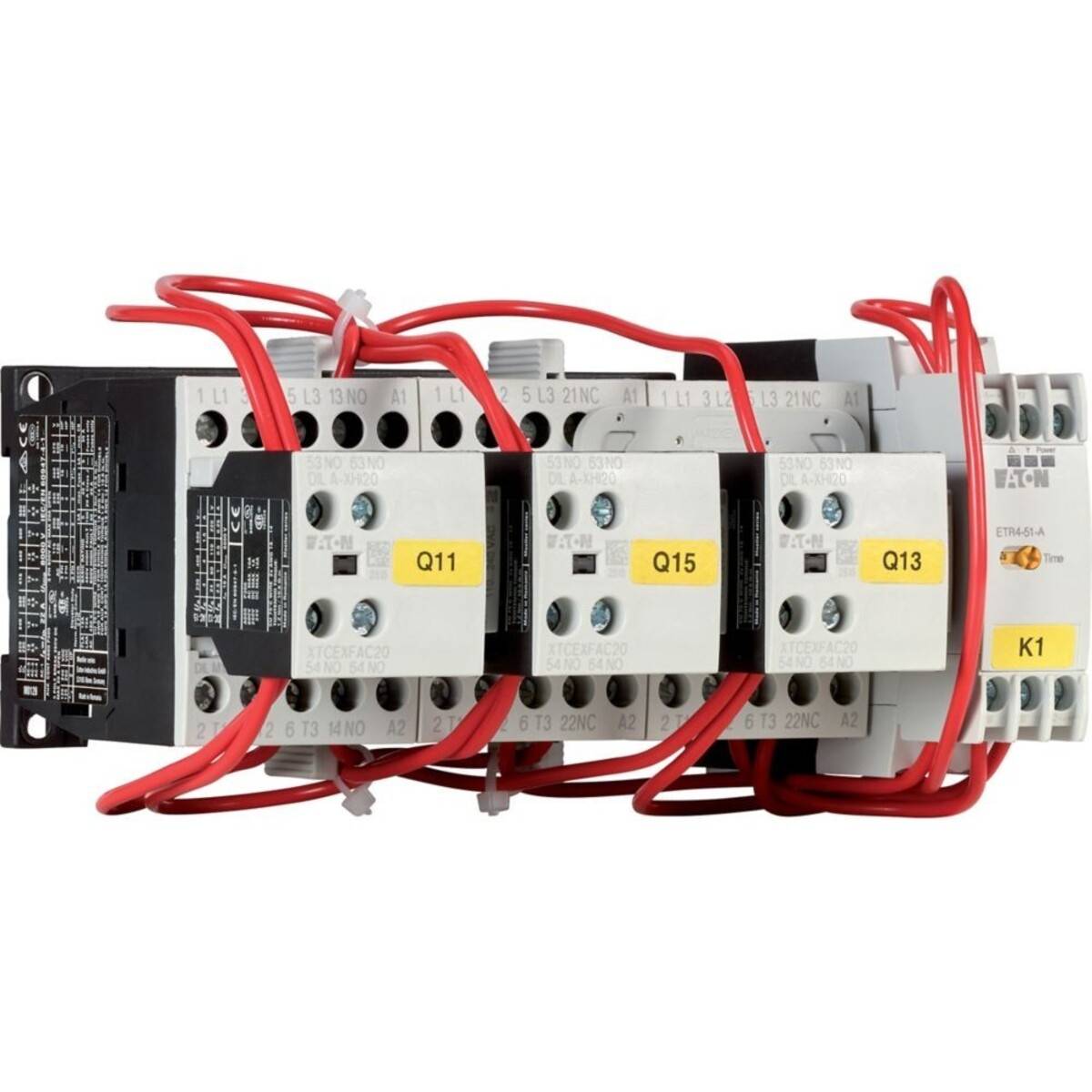

Eaton SDAINLM16(230V50HZ,240V60HZ) Stern-Dreieck-Kombination 7.5 kW 1 St.
281,45 €
inkl. MwSt.
Gratis Versand
Weitere Angebote auf voelkner
Alle Angebote (9 neu, 0 gebraucht)
281,45 €
inkl. MwSt.
Gratis Versand
Produktbeschreibung
Überblick
Stern-Dreieck-Schützkombination - 7,5 kW/400 V/AC3
Beschreibung
Eaton Sterndreieckschütz SDAINLM16(230V50HZ)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Eaton
Bezeichnung:Sterndreieckschütz 7,5kW 400V,AC
Typ:SDAINLM16(230V50HZ)
Funktion:Stern-Dreieck-Schütz
Tragschienenmontage möglich:nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:9
Anschlussart Hauptstromkreis:Schraubanschluss
Spannungsart der Betriebsspannung:AC
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Betriebsspannung bei DC:0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:16 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:16 A
Bemessungsbetriebsleistung bei AC-3, 400 V:7,5 kW
Bemessungsbetriebsleistung NEMA:0 kW
Anzahl der Hilfskontakte als Schließer:3
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:Schraubanschluss
Schutzart (IP):IP20
Schutzart (NEMA):sonstige
Breite:158 mm
Höhe:82 mm
Tiefe:117 mm
Eaton Sterndreieckschütz SDAINLM16(230V50HZ): weitere Details
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 16 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM9-10, + DILA-XHI20, Dreieckschütz Q15: DILM9-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3 EAN: 4015082783112
Geliefert wird: Eaton (Moeller) Sterndreieckschütz 7,5kW 400V,AC SDAINLM16(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082783112
Eigenschaften
Allgemein:
Produktfarbe: Gray
Temperaturbereich in Betrieb: -25 - 60 °C
AC Eingangsspannung: 230 - 240 V
AC Eingangsfrequenz: 50 - 60 Hz
Stromstärke: 16 A
Abmessungen (BxTxH): 158 x 117 x 68 mm
Stichwörter
04015082783112, Eaton, 278311, SDAINLM16(230V50HZ, 240V60HZ), 0, 00 kg pro Stück?278311?4015082783112?Moeller, a Eaton Brand?SDAINLM16(230V50HZ, 240V60HZ) 278311úSDAINLM16(230V50HZ, 240V60HZ) SDAINLM16(230V50HZ, 240V60HZ), schütz, schuetz, leistungsschütz
Sonstige Hinweise
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
