PCE Instruments Schwingungsmessgerät PCE-VT 3900S inkl. Messspitze mit Handgriff |FFT Analyse|Routenmessung |ISO 10816-3

Überblick

zur mobilen Schwingungsmessung
Messbereich bis 399,9 m/s²
FFT Analyse
Routenmessung
manueller Messwertspeicher
automatische ISO 10816-3 Bewertung
interner Speicher
2,48" LC Display
wiederaufladbarer Akku
Micro-USB Schnittstelle

Beschreibung

Das Vibrationsmessgerät ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen. Dieses Vibrationsmessgerät ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 ... 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 ... 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 ... 399,9 m/s²). Dabei stehen bei dem Vibrationsmessgerät verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor. Das Vibrationsmessgerät ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten. Das Vibrationsmessgerät analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an. Der verbaute Akku bei dem Vibrationsmessgerät hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wiederaufgeladen werden.

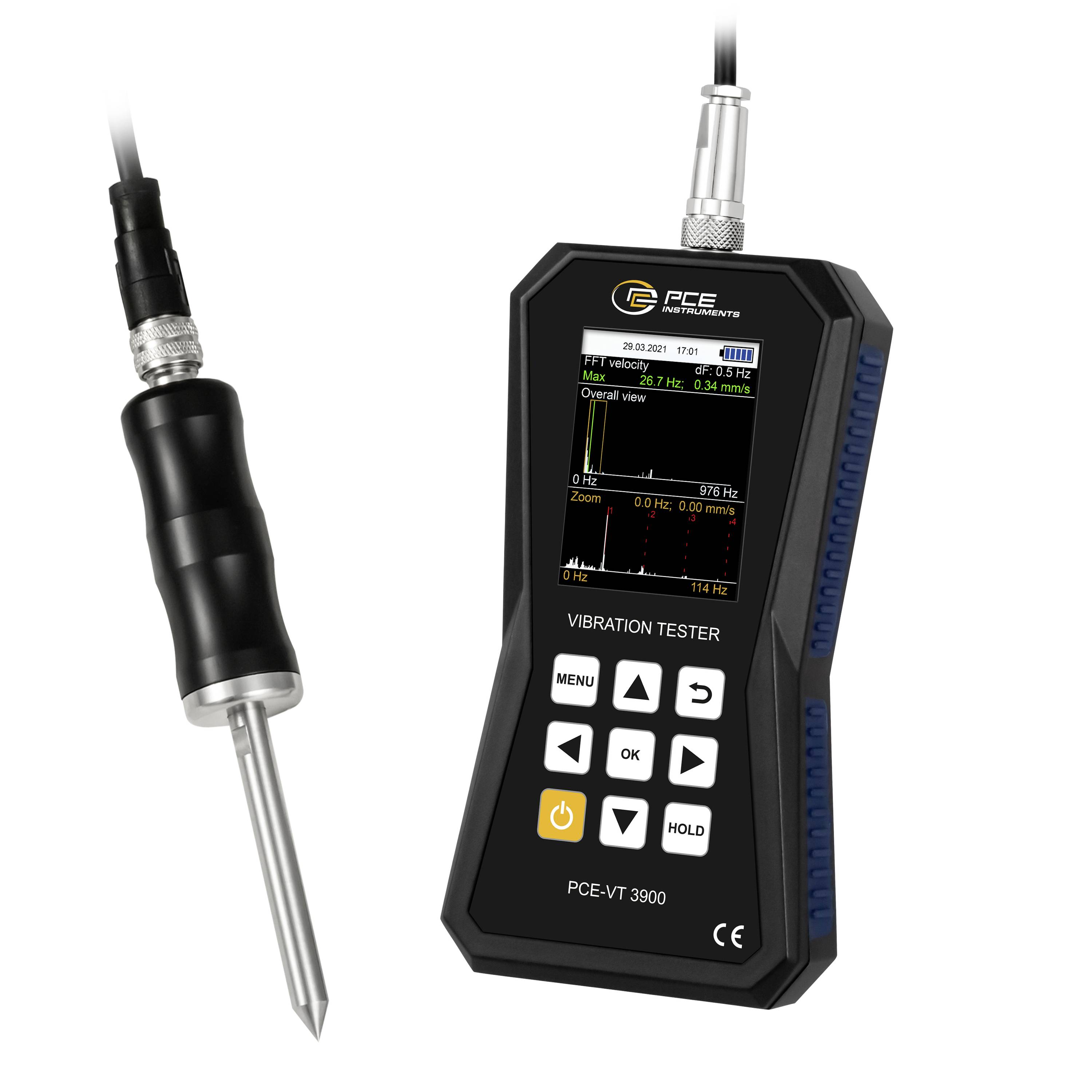

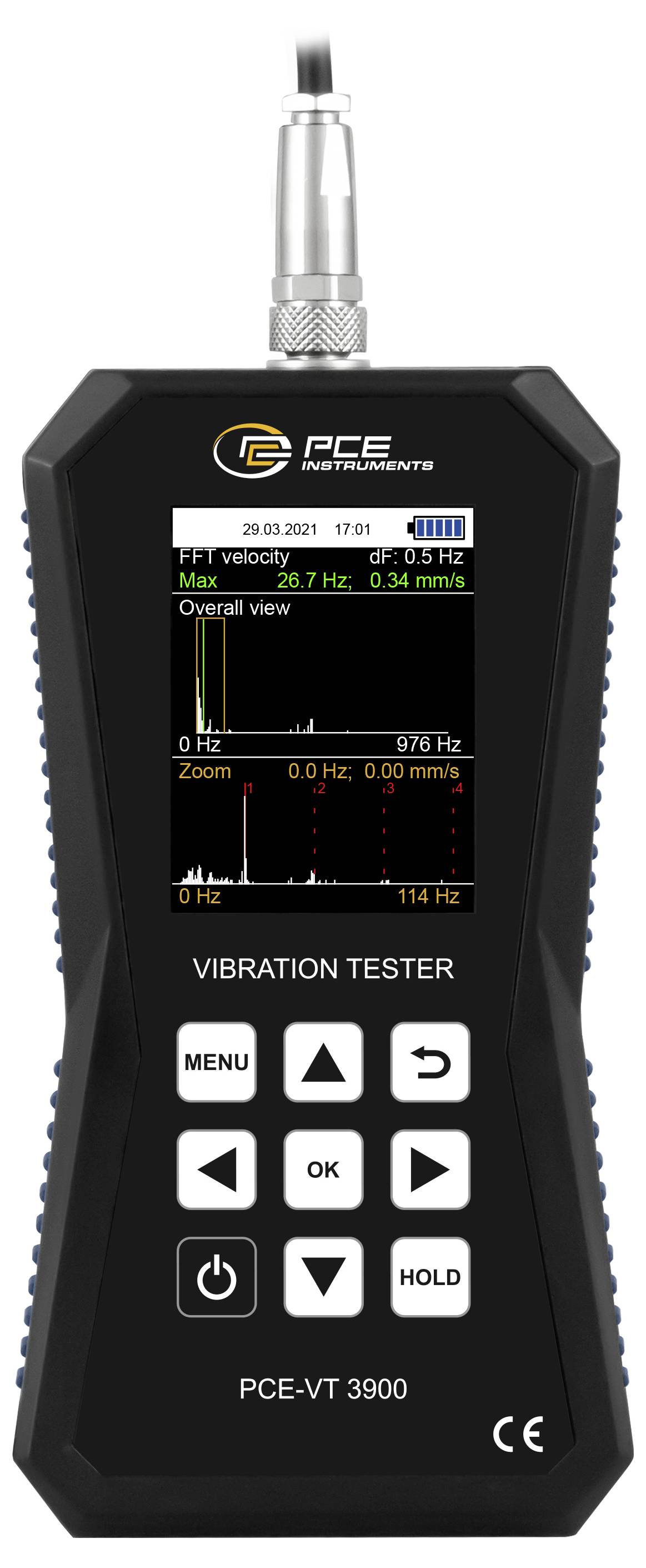

Neben dem normalen Messmodus verfügt das Vibrationsmessgerät über einen FFT Modus. Beim FFT Modus wird das Frequenzspektrum für die gemessene Schwinggeschwindigkeit oder Schwingbeschleunigung errechnet und angezeigt. In einer grafischen Darstellung werden die berechneten FFT-Linien in einer Gesamtansicht für das komplette Frequenzband und parallel dazu in einer Zoomansicht zur Darstellung der einzelnen Linien angezeigt.

Eine zusätzliche Funktion ist die Routenmessung. Die Routenmessung ist speziell für wiederkehrende Messungen an identischen Messstellen gedacht. Damit wird eine geordnete Messung verschiedener Messpunkte ermöglicht. Daher findet das Vibrationsmessgerät wegen seiner umfangreichen Messfunktionen seine Anwendung bei Wartungs- und Reparaturarbeiten von Maschinen.

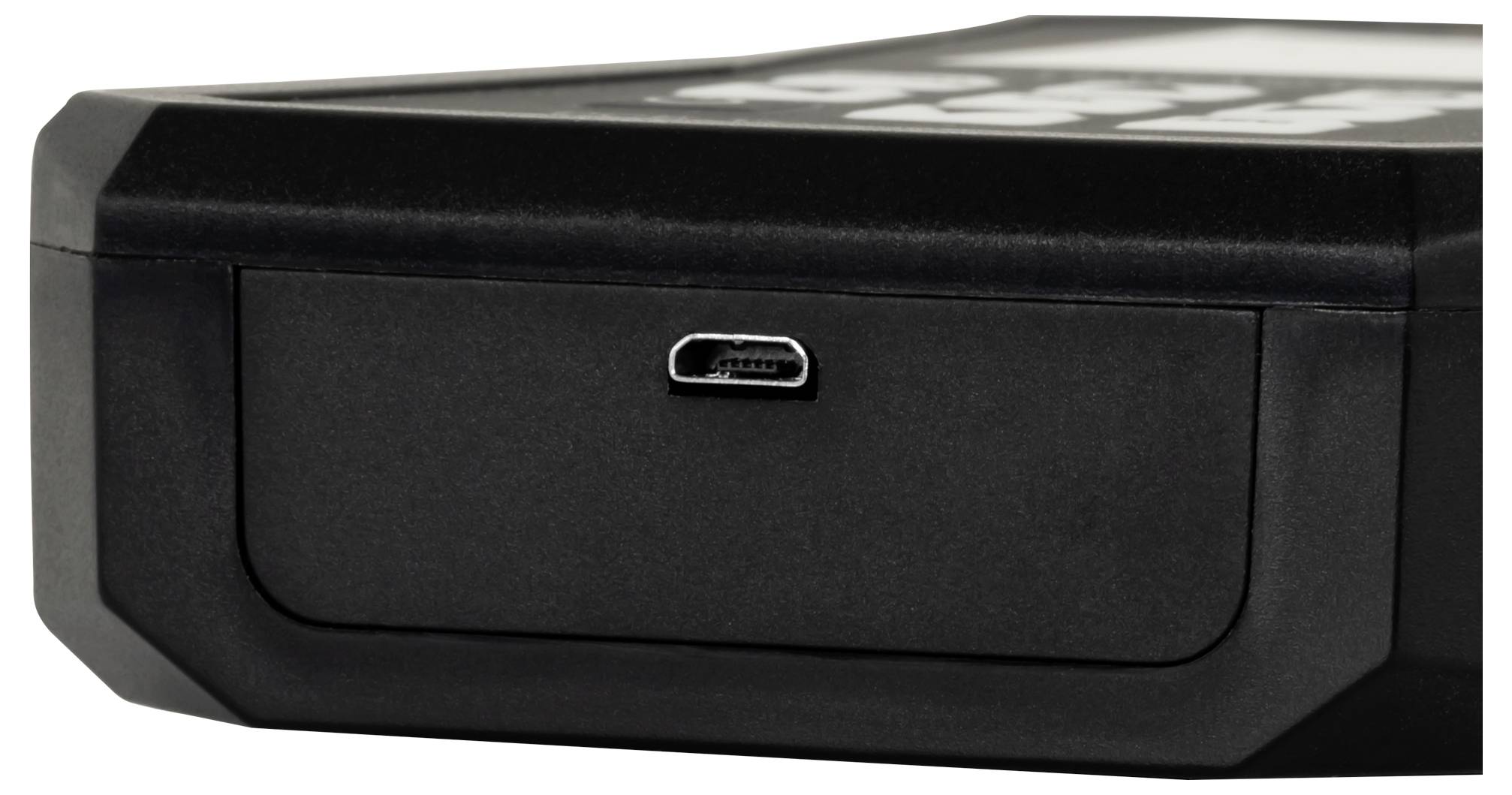

Mit dem internen Speicher bei dem Vibrationsmessgerät können die angezeigten Messdaten der verschiedenen Messfunktionen abgespeichert werden. Über die verbaute Micro-USB Schnittstelle können nach einer Messung die auf dem Vibrationsmessgerät gespeicherten Messdaten auf einen PC übertragen werden. Die Software zum Vibrationsmessgerät ermöglicht anschließend eine grafische und tabellarische Analyse der Messwerte. Für eine Weiterverarbeitung der Messdaten können diese über die Software als CSV-Datei exportiert werden. Um das Vibrationsmessgerät immer auf dem neusten Stand zu halten, kann zusätzlich über die Software neben der Analyse der Messdaten auch ein automatisches Firmware Update durchgeführt werden.

Eigenschaften

zur mobilen Schwingungsmessung
Messbereich bis 399,9 m/s²
FFT Analyse
Routenmessung
manueller Messwertspeicher
automatische ISO 10816-3 Bewertung
interner Speicher
2,48" LC Display
wiederaufladbarer Akku
Micro-USB Schnittstelle

Hinweise

PCE Instruments Schwingungsmesstechnik PCE-VT 3900S zur professionellen Messung und Anzeige mit Speicher & Software & FFT Analyse uvm. - von unseren Ingenieuren entwickelt zum universellen Einsatz als Vibrationsmessgerät |Beschleunigungsaufnehmer |Datensammler für Schwingungen

Lieferumfang

• 1 x Vibrationsmessgerät PCE-VT 3900S

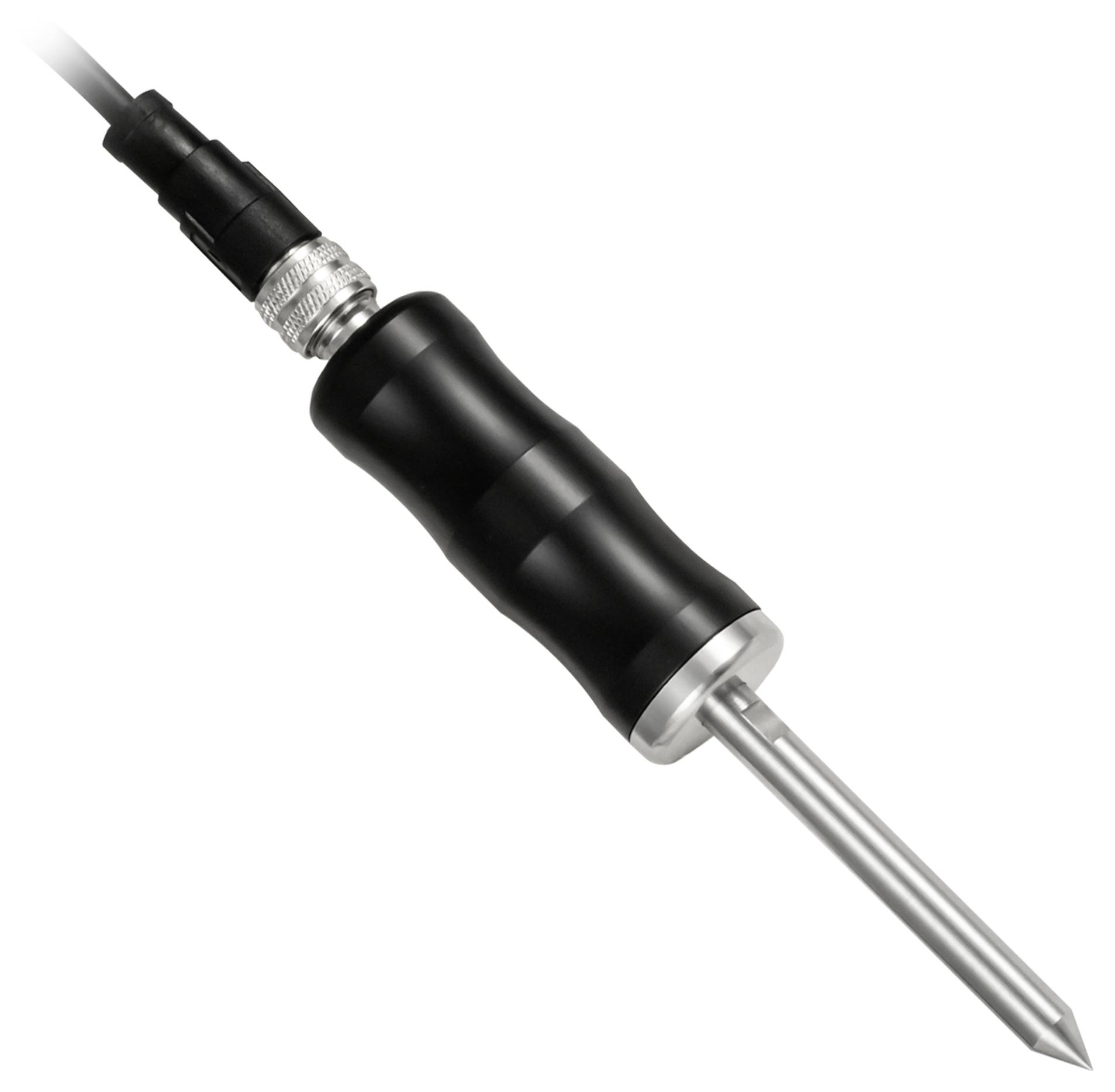

• 1 x Sensor mit Handgriff
• 1 x Spiralkabel
• 1 x Messspitze
• 1 x Micro-USB Kabel
• 1 x USB Stick mit Software und Anleitung
• 1 x x Kurzanleitung
• 1 x Servicetasche
