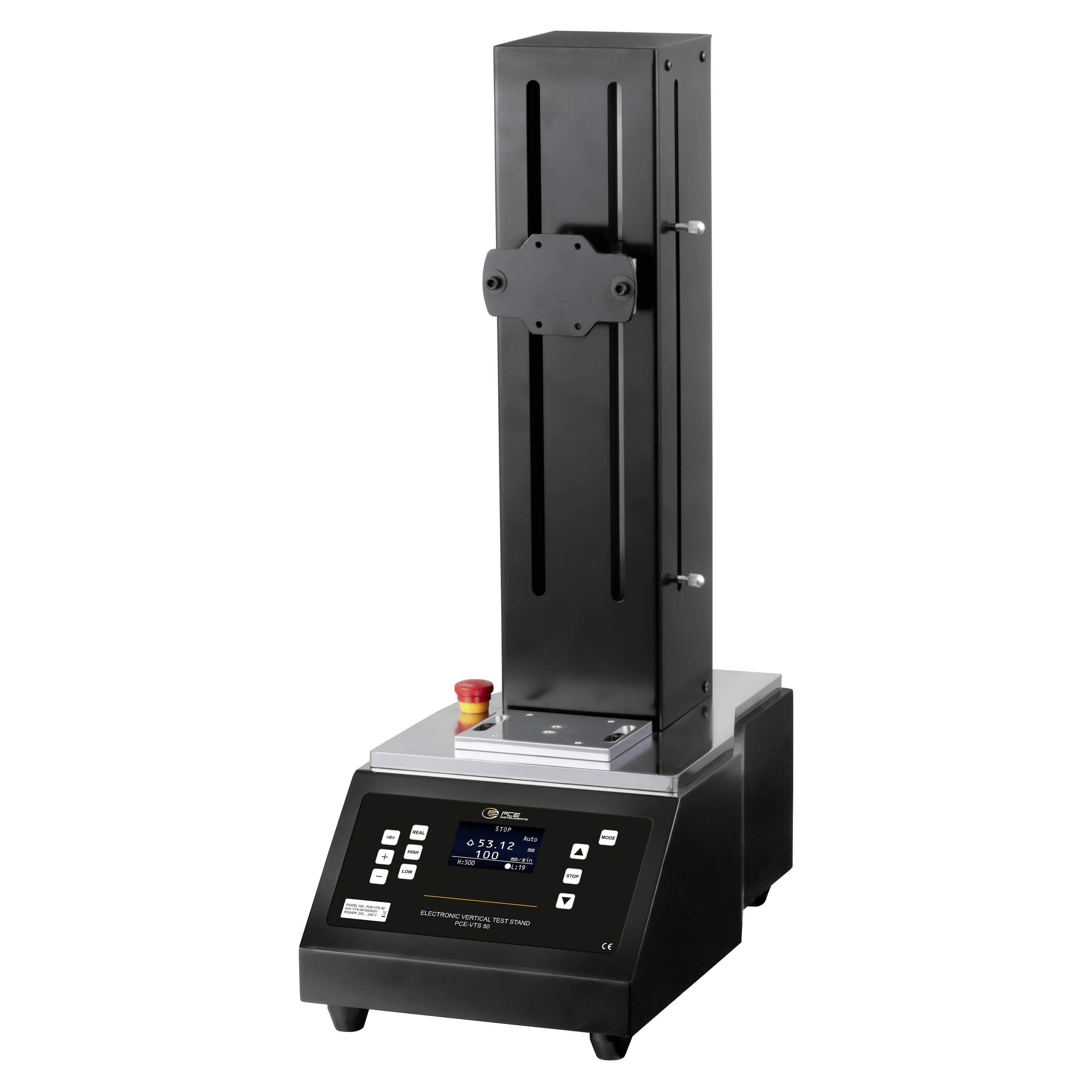

PCE Instruments Kraftmessstand PCE-VTS 50

Überblick

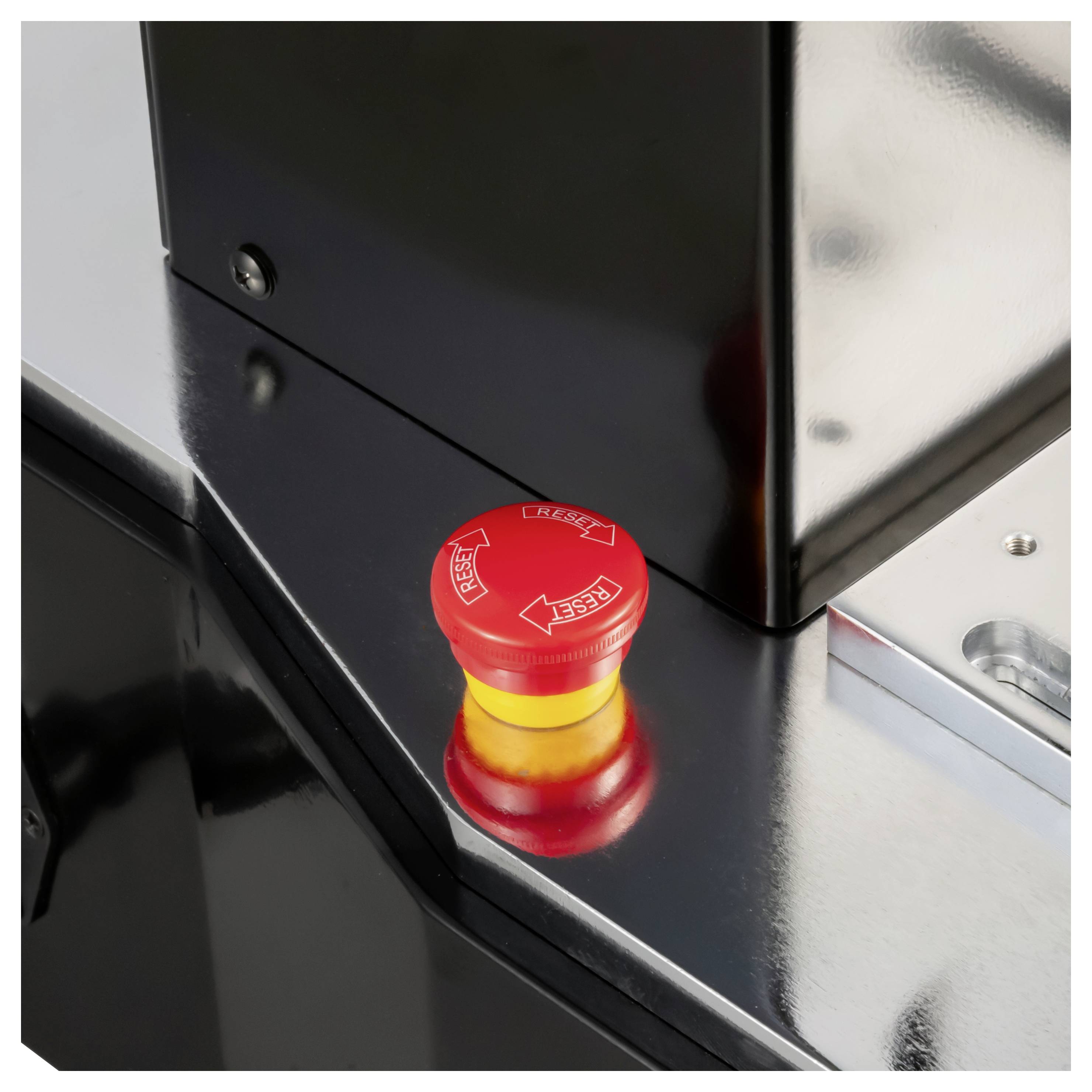

Notaus-Schalter zum Abschalten
verstellbare Grenztaster
Zugund Druckprüfung
automatischer und manueller Modus
großer Verfahrweg
Weganzeige auf dem Display

Beschreibung

Bei dem vertikalen Motorteststand handelt es sich um eine motorisierte Prüfstation mit einem Kraftbereich bis 500 N. Mit Hilfe von dem vertikalen Motorteststand ist man dazu in der Lage Zug- Druckprüfungen durchzuführen. Dank des großen Verfahrweges von 270 mm lassen sich die verschiedensten Prüflinge, Spannvorrichtungen und Messsysteme mit den unterschiedlichsten Maßen an den vertikalen Motorteststand montieren. Die Fahrgeschwindigkeit lässt sich in 1 mm/min Schritten zwischen 1 … 500 mm/min präzise einstellen. Die eingestellte Geschwindigkeit so wie der Verfahrweg wird auf dem kontrastreichen Display vom vertikalen Motorteststand angezeigt.

Bei dem vertikalen Motorteststand gibt es neben der Einstellung der Geschwindigkeit auch die Möglichkeit, zwischen dem automatischen und dem manuellen Modus umzustellen. Im manuellen Modus fährt der vertikale Motorteststand nur bei Betätigung der entsprechenden Taste den Weg ab. Im automatischen Modus erfolgt dies automatisch, bis der Bediener den Vorgang stoppt oder ein Grenztaster angefahren wird.

Über die Grenztaster lässt sich der Verfahrweg von dem vertikalen Motorteststand begrenzen. Dies hat den besonderen Vorteil, dass der Bediener mit den Grenztastern den Verfahrweg begrenzen kann, um zum Beispiel die Messeinrichtung zu schützen, bevor diese auf den Boden des vertikalen Motorteststands auftrifft oder in das Spannfutter fährt und somit eine Überlast und auch Beschädigung des Messsystems auslöst. Gleichzeitig lässt sich bei der Anwendung einer Zugprüfung die Zuglänge definiert durchführen.

Neben dem vertikalen Motorteststand bietet PCE Instruments auch passende Kraftmesssysteme an, die sich an den vertikalen Motorteststand montieren lassen. Optional stehen unterschiedliche Spannfutter für die unterschiedlichsten Prüfaufgaben zur Verfügung. Somit lässt mit einem einzigen Messsystem ein großer Bereich an Messaufgaben durchführen.

Eigenschaften

Motorisierter Zug-Druck-Prüfstand mit 500 N Kraftbereich
Notausschalter

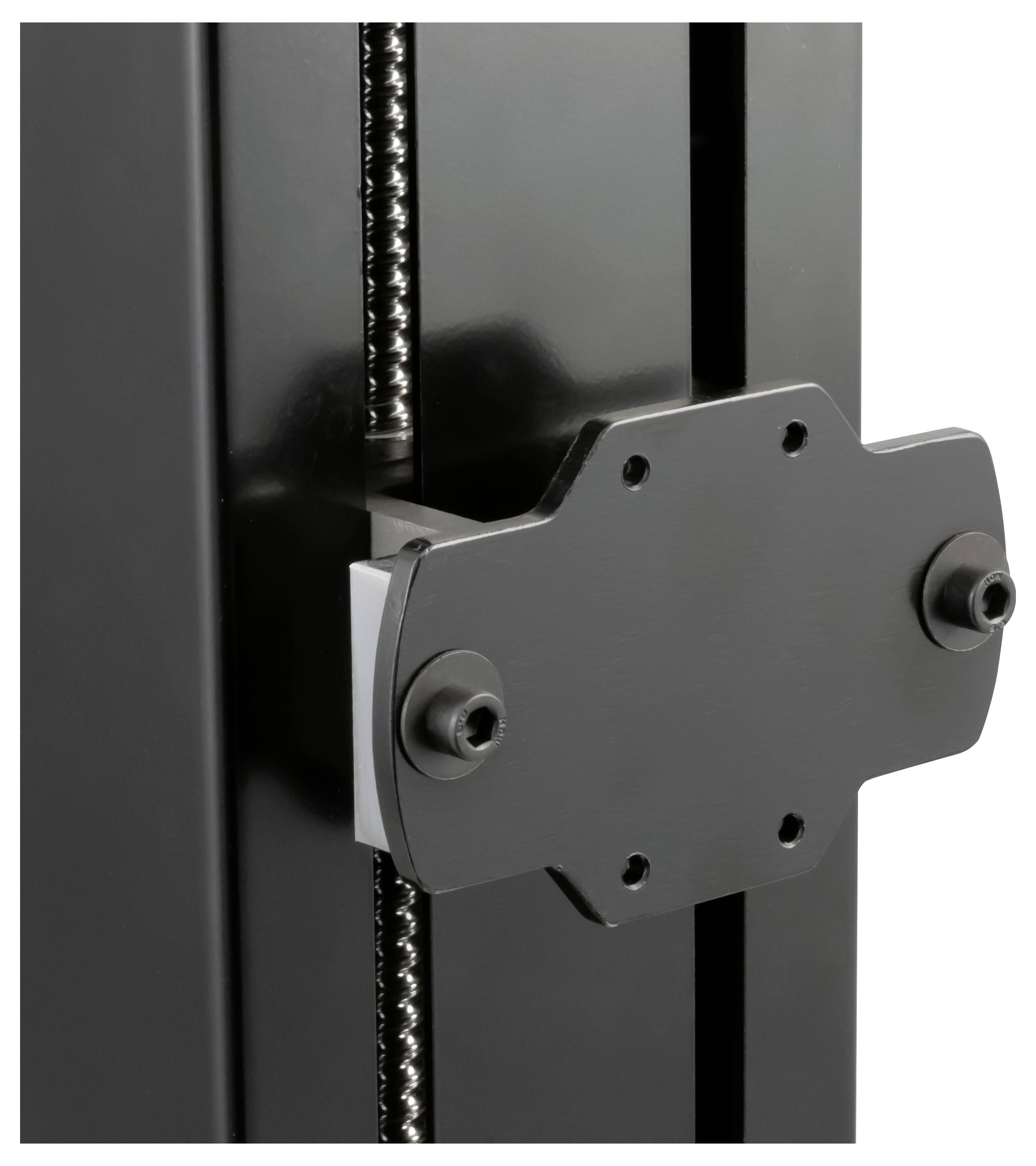

verschieden montierbare Kraftmessgeräte
einstellbare Grenztaster
universell einsetzbar
mit präziser Geschwindigkeitseinstellung

Lieferumfang

• 1 x Vertikaler Motorteststand PCE-VTS 50
• 1 x Impulskabel für PCE-PFG Serie
• 4 x Gummifuß
• 2 x Innensechskant
• schlüssel
• 1 x Kaltgerätekabel
• 1 x Bedienungsanleitung
